Кабель контрольный, с изоляцией и оболочкой из поливинилхлоридного пластиката

Применение: для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях при отсутствии механических воздействий на кабель. Кабели могут быть проложены на открытом воздухе. Кабели предназначены для общепромышленного применения

Произведено по тех.условиям:
ТУ 16.К03-55-2001
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – медная: однопроволочная 1 класса гибкости по ГОСТ 22483 (после номинального сечения жилы индекс не ставится) или многопроволочная 2 класса гибкости по ГОСТ 22483 (после номинального сечения жилы ставится индекс «мк»)
  2. Изоляция – поливинилхлоридный пластикат (PVC)
  3. Сердечник – общая или повивная скрутка изолированных жил (цифровая или цветовая маркировка жил, или счетная пара в каждом повиве) (допускается скрутка изолированных жил с одновременным наложением скрепляющей полимерной ленты)
  4. Наружная оболочка - поливинилхлоридный пластикат (PVC).
Основные характеристики:

  • Номинальное напряжение: AC: до 660 В частотой до 100 Гц, DC: до 1000 В
  • Класс пожарной опасности по ГОСТ 31565: О1.8.2.5.4
  • Климатическое исполнение УХЛ, категории размещения 2 – 5 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
  • Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и l км длины кабеля, должно соответствовать указанному в таблице:
Номинальное сечение жилы, мм2
Электрическое сопротивление изоляции, МОм, не менее
0,75 - 1,5
12,3
2,5
12,0
410,1
68,7
107,1

  • Кабели должны выдерживать испытание переменным напряжением не менее 2500 В номинальной частотой 50 Гц в течение 5 мин между жилами
  • Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил должно быть не менее           1 · 1010 Ом·см
  • Постоянная электрического сопротивления изоляции Ki при длительно допустимой температуре нагрева жил должна быть не менее 0,037 МОм·км
  • Допустимые усилия протягивания кабелей по трассе прокладки не должны превышать 50 Н/мм2
  • Радиус изгиба при прокладке при температуре окружающей среды не ниже 0 °С должен быть не менее:
    - трех диаметров кабеля – для кабелей наружным диаметром до 10 мм включительно
    - четырех диаметров кабеля – для кабелей наружным диаметром свыше 10 до 25 мм включительно.
  • Радиус изгиба кабелей при прокладке и монтаже должен быть не менее 6Dн, где Dн – наружный диаметр кабеля, мм.
Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 50 °С
  • Прокладка кабелей без предварительного подогрева может производиться при температуре не ниже минус 15 °С
  • Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации не должны превышать указанных в таблице
Допустимая температура нагрева жилы

Значение, °С

Длительно допустимая
70
В режиме перегрузки
90
Предельная при коротком замыкании
160
По условию невозгорания при коротком замыкании

350


  • Срок службы кабелей - не менее 30 лет
  • Гарантийный срок эксплуатации кабелей – 3 года.
     
 

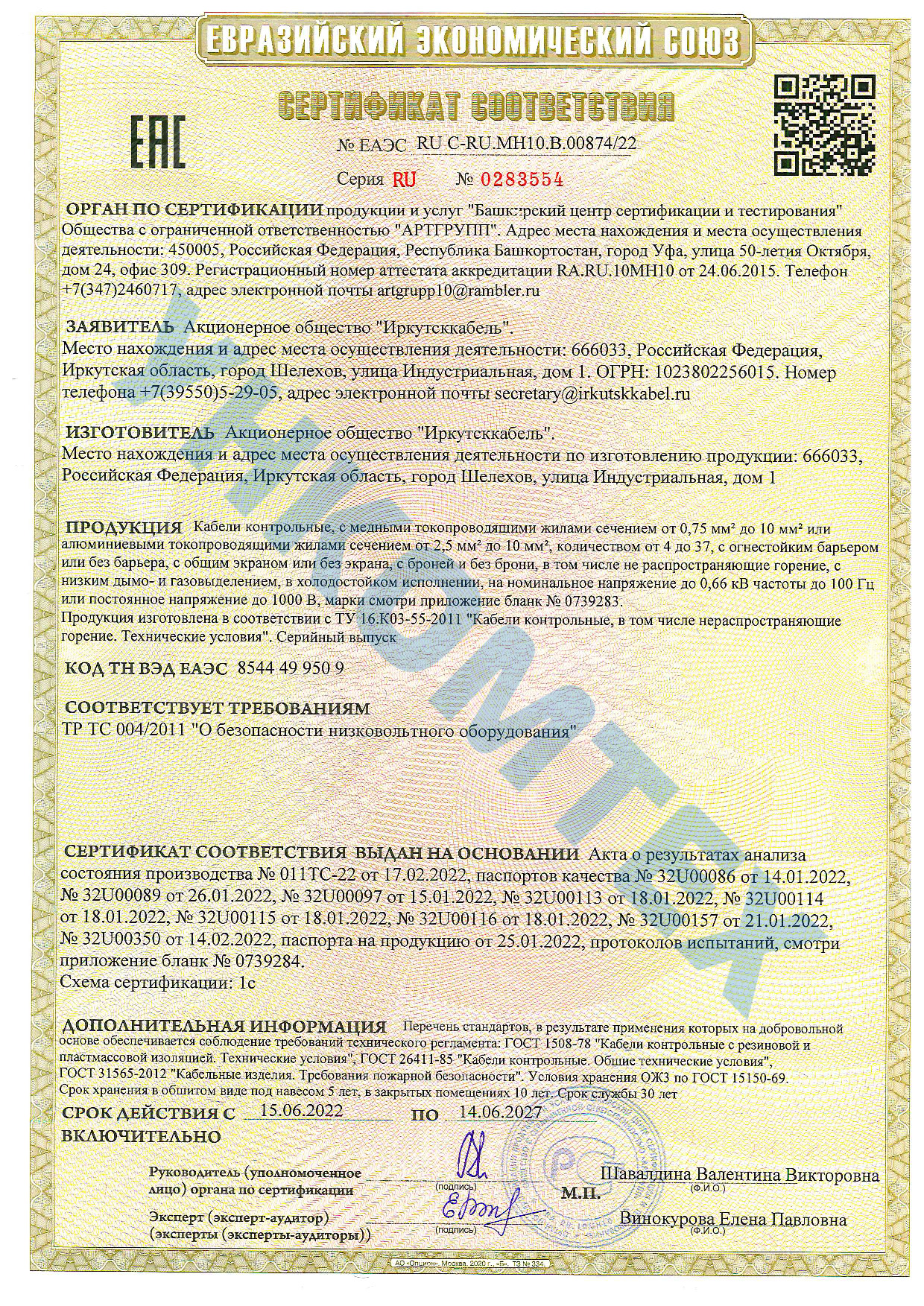

Иркутсккабель_ЕАЭС RU C-RU.МН10.В.00874-22

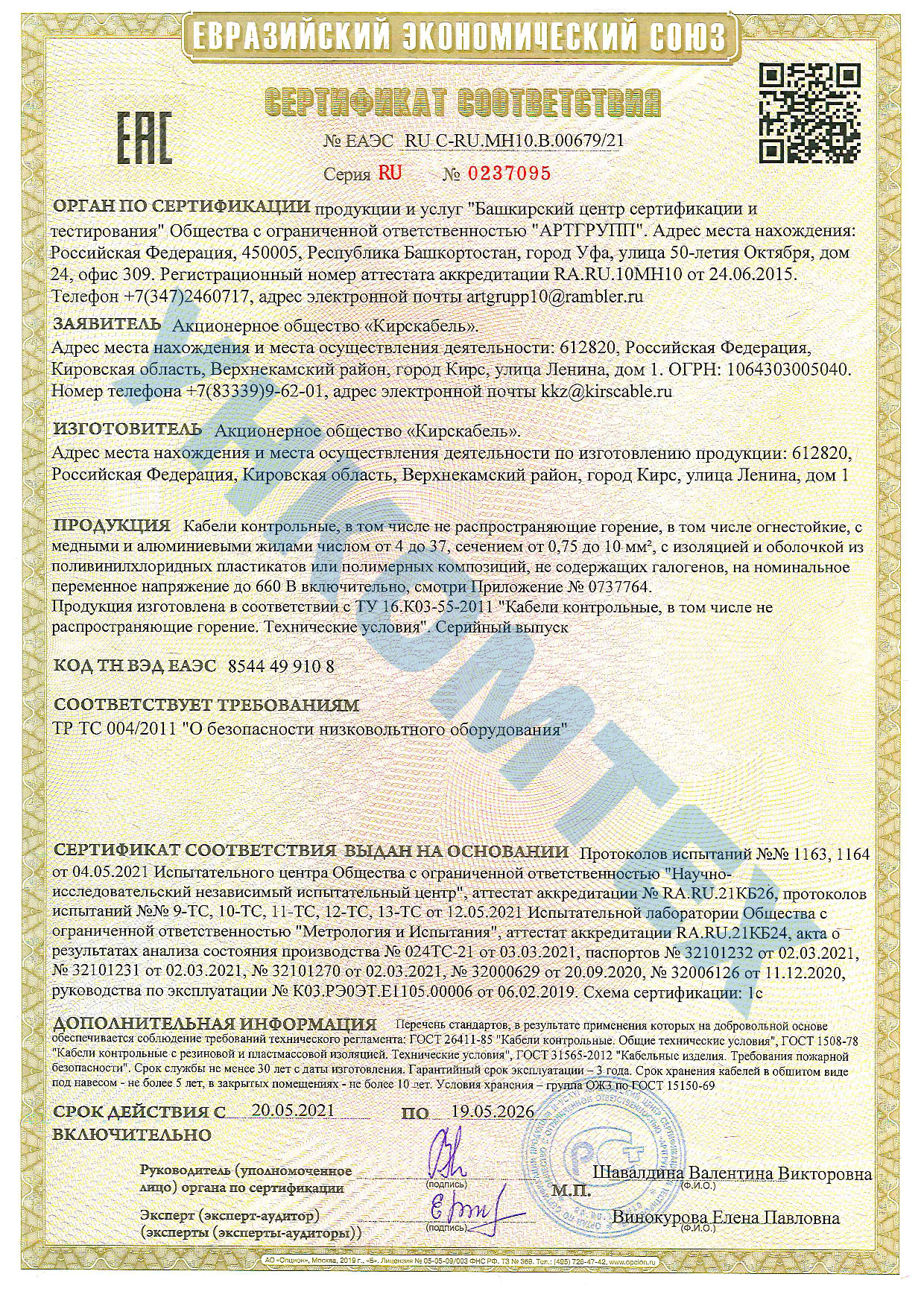

Кирскабель_ЕАЭС RU C-RU.МН10.В.00679-21

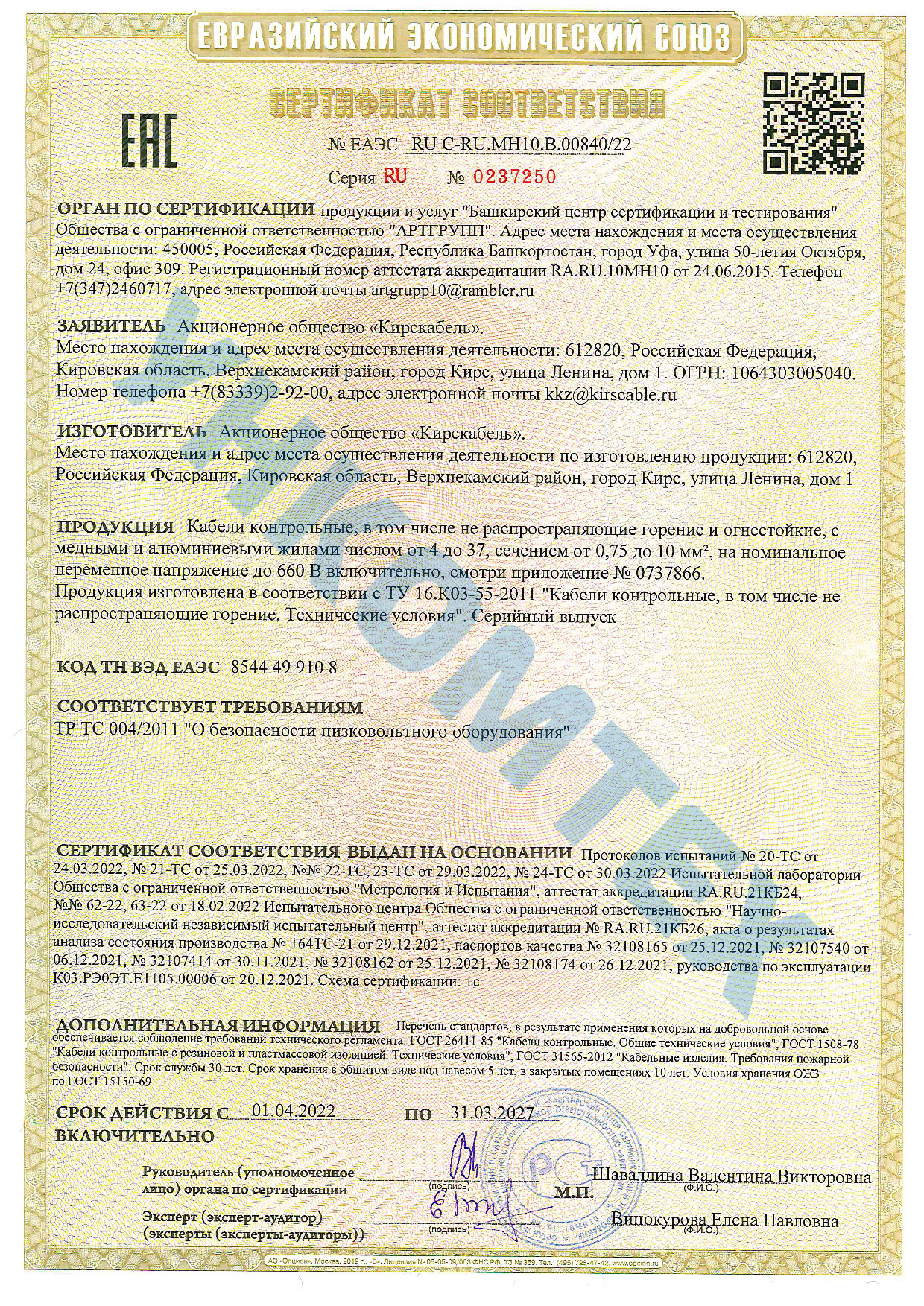

Кирскабель_ЕАЭС RU C-RU.МН10.В.00840-22
