КВБбШвнг(А) Скачать описание

Огнестойкий, не распространяющий горение

Бронированный

Кабель контрольный, с изоляцией из поливинилхлоридного пластиката, с броней из двух стальных оцинкованных лент и защитным шлангом из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке

Применение: для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановках, в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям. Кабели могут быть проложены на открытом воздухе. Кабели предназначены для общепромышленного применения

Произведено по тех.условиям:

ТУ 16.К03-55-2001

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

Токопроводящая жила – медная: однопроволочная 1 класса гибкости по ГОСТ 22483 (после номинального сечения жилы индекс не ставится) или многопроволочная 2 класса гибкости по ГОСТ 22483 (после номинального сечения жилы ставится индекс «мк»)
Изоляция – поливинилхлоридный пластикат (PVC)
Сердечник – общая или повивная скрутка изолированных жил (цифровая или цветовая маркировка жил, или счетная пара в каждом повиве) (допускается скрутка изолированных жил с одновременным наложением скрепляющей полимерной ленты)
Внутренняя оболочка - поливинилхлоридный пластикат пониженной горючести (PVC) (допускается вместо внутренней оболочки обмотка сердечника лентами из поливинилхлоридного пластиката или лентами из термоскрепленного нетканого полотна)
Броня – обмотка из двух стальных оцинкованных лент
Защитный шланг - поливинилхлоридный пластикат пониженной горючести (PVC).

Основные характеристики:

Номинальное напряжение: AC: до 660 В частотой до 100 Гц, DC: до 1000 В
Класс пожарной опасности по ГОСТ 31565: П1б.8.2.5.4
Климатическое исполнение УХЛ, категории размещения 2 – 5 по ГОСТ 15150
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и l км длины кабеля, должно соответствовать указанному в таблице:

Номинальное сечение жилы, мм2	Электрическое сопротивление изоляции, МОм, не менее
0,75 - 1,5	12,3
2,5	12,0
4	10,1
6	8,7
10	7,1

Кабели должны выдерживать испытание переменным напряжением не менее 2500 В номинальной частотой 50 Гц в течение 5 мин между жилами
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил должно быть не менее 1 · 1010 Ом·см
Постоянная электрического сопротивления изоляции Ki при длительно допустимой температуре нагрева жил должна быть не менее 0,037 МОм·км
Допустимые усилия протягивания кабелей по трассе прокладки не должны превышать 50 Н/мм2
Радиус изгиба кабелей при прокладке и монтаже должен быть не менее 10Dн, где Dн – наружный диаметр кабеля, мм.

Температурные режимы:

Температура эксплуатации кабелей: от минус 50 °С до 50 °С
Прокладка кабелей без предварительного подогрева может производиться при температуре не ниже минус 15 °С
Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации не должны превышать указанных в таблице:

Допустимая температура нагрева жилы	Значение, °С
Длительно допустимая	70
В режиме перегрузки	90
Предельная при коротком замыкании	160
По условию невозгорания при коротком замыкании	350

Срок службы кабелей - не менее 30 лет
Гарантийный срок эксплуатации кабелей – 3 года.

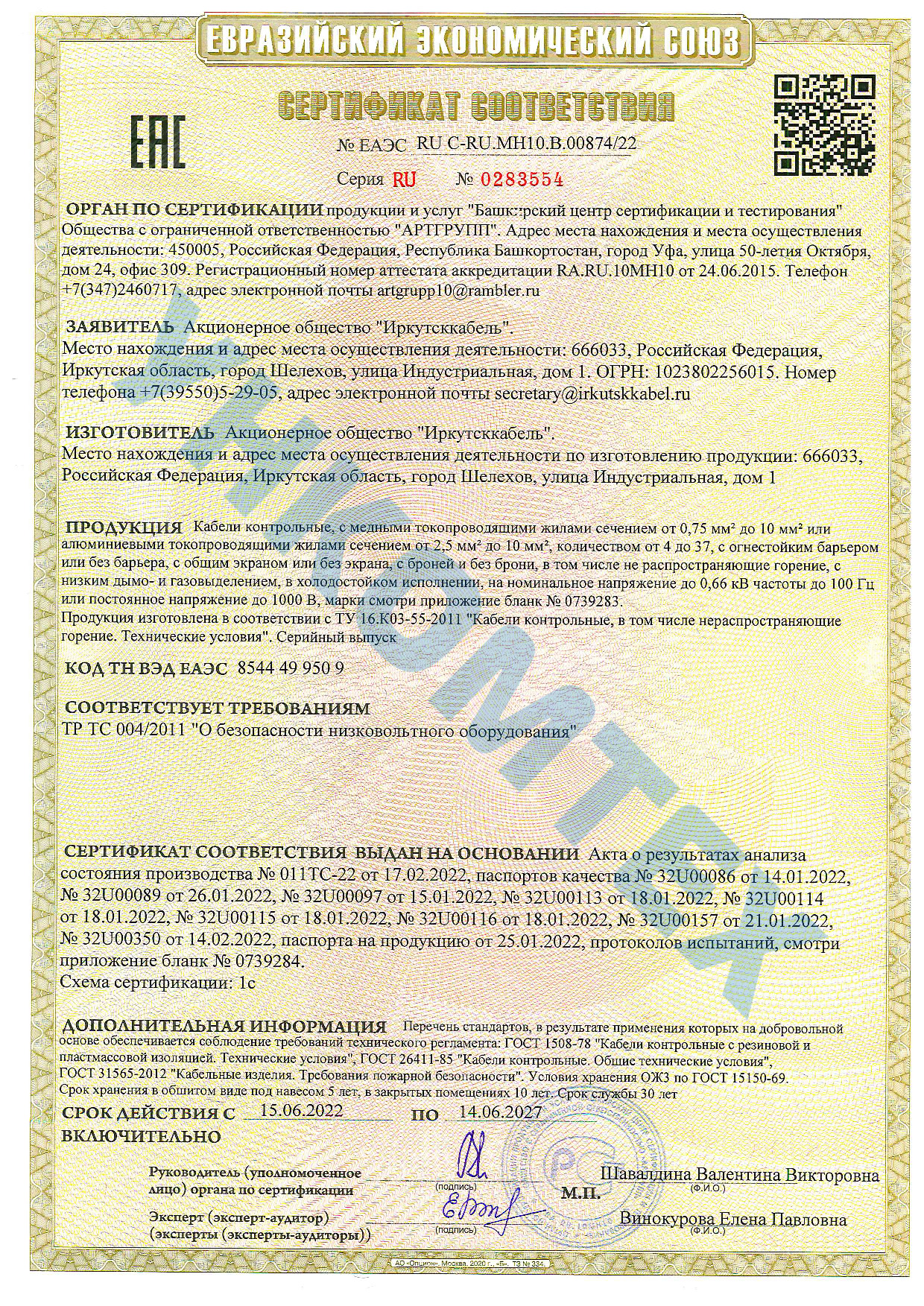

Иркутсккабель_ЕАЭС RU C-RU.МН10.В.00874-22

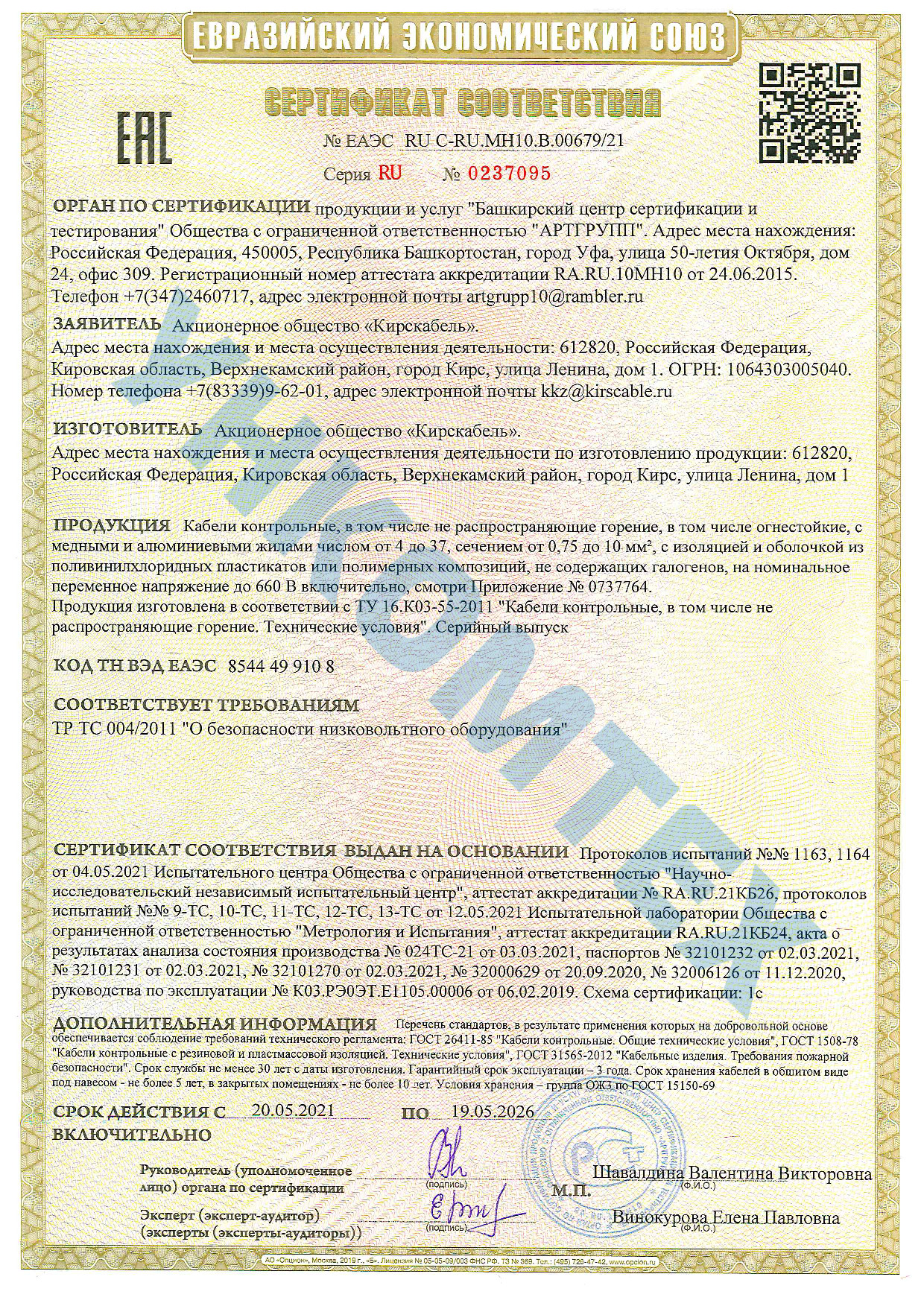

Кирскабель_ЕАЭС RU C-RU.МН10.В.00679-21

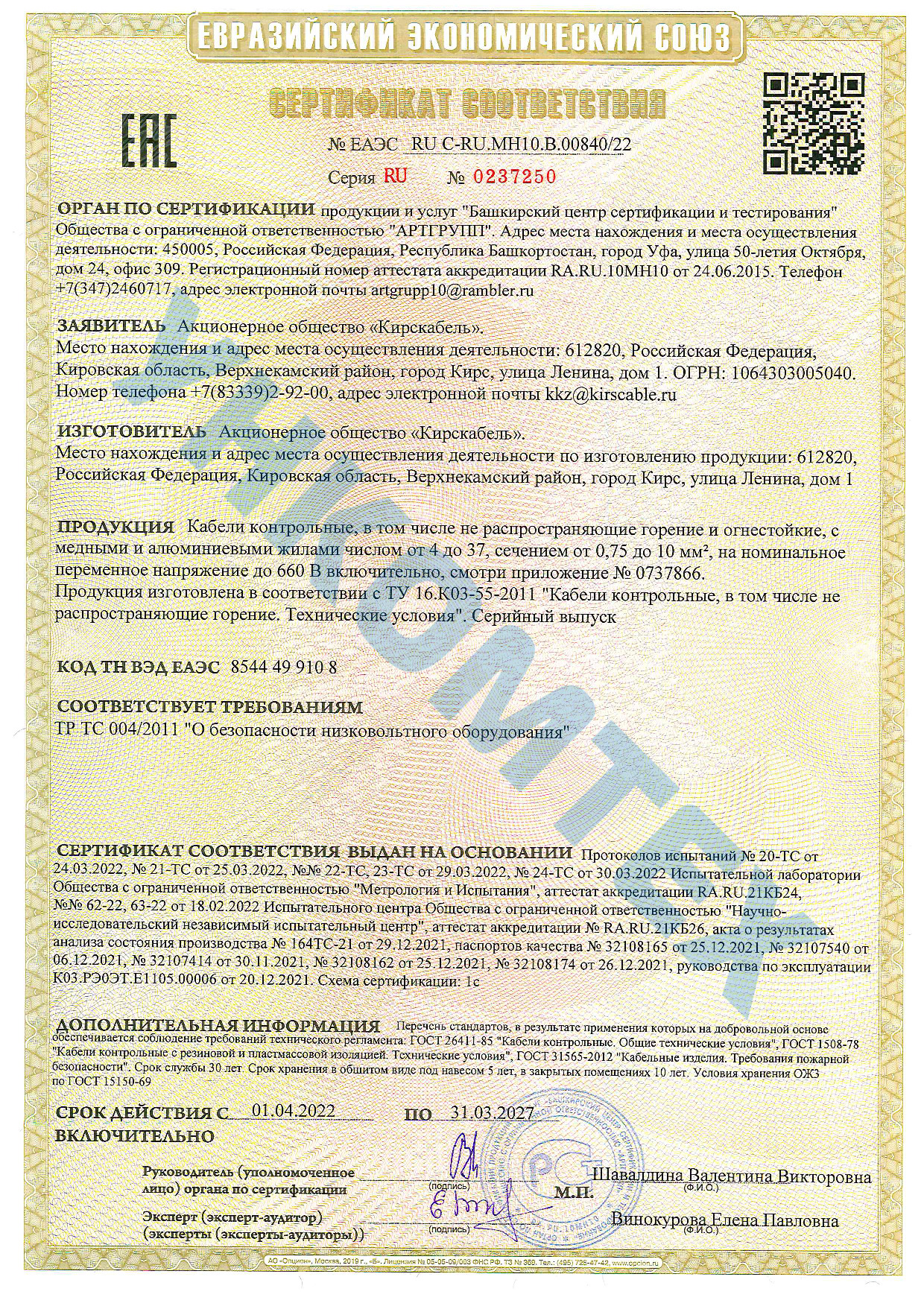

Кирскабель_ЕАЭС RU C-RU.МН10.В.00840-22
