ККЗ МК ВВнг(А)(г) Скачать описание

Огнестойкий, не распространяющий горение

Кабель монтажный, с изоляцией из поливинилхлоридного пластиката и оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке, герметизированный водоблокирующими элементами

Применение: Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок. Кабели с индексами «з» и «i» могут прокладываться во взрывоопасных зонах классов 1, 2, 21, 22 в трубах, в кабельных коробах, в рукавах гибких металлических, в рукавах гибких металлических с поливинилхлоридным покрытием или открыто при условии отсутствия возможных механических повреждений

Произведено по тех.условиям:

ТУ 16.К03-54-2011

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

Токопроводящая жила – медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы индекс не ставится):
- однопроволочная 1 класса гибкости по ГОСТ 22483 (после номинального сечения или материала жилы ставится индекс «-ок»)
- многопроволочная:
*4 класса гибкости по ГОСТ 22483 (после номинального сечения или материала жилы индекс не ставится)
* 5 класса гибкости по ГОСТ 22483 (после номинального сечения или материала жилы ставится индекс «-5кл»)

В кабелях парной скрутки допускается изготовление токопроводящих жил по ГОСТ 1790 и ГОСТ 1791:
- из хромеля-алюмеля (после номинального сечения жилы ставится индекс «ха»)
- из хромеля-копеля (после номинального сечения жилы ставится индекс «хк»)
- из меди-константана (после номинального сечения жилы ставится индекс «мкн»)
Изоляция - поливинилхлоридный пластикат (PVC)
Сердечник – общая или повивная скрутка жил, пар, троек, четверок (четверки из пар или звездной скруткой) (цифровая маркировка жил; цифровая и цветовая маркировка пар (троек, четверок)) (допускается поверх скрученной пары, тройки, четверки наложение разделительного слоя обмоткой или продольно из полиэтилентерефталатных лент)

Допускается накладывать водоблокирующие ленты или нити в каждом повиве скрученной заготовки
Допускается скручивать кабель из токопроводящих жил, пар, троек или четверок различной конфигурации:
- токопроводящие жилы с различным сечением и из различных материалов
- экранированные и неэкранированные жилы, пары, тройки или четверки могут быть скручены в общий скрученный сердечник
Обмотка сердечника – из водоблокирующей ленты
Внутренняя оболочка с заполнением - поливинилхлоридный пластикат пониженной горючести (PVC) (в кабелях с индексом «з» и «i») (допускается отсутствие внутренней оболочки)
Наружная оболочка - поливинилхлоридный пластикат пониженной горючести (PVC)

Допускается накладывать только наружную оболочку с заполнением (в кабелях с индексом «з» и «i» при отсутствии внутренней оболочки)
Цвет оболочки должен быть черный, в кабелях с индексом «i» цвет оболочки должен быть синий. По согласованию с потребителем цвет оболочки может быть любым.

Основные характеристики:

Номинальное напряжение: AC: до 1000 В включительно частотой до 400 Гц, DC: 1500 В.
Класс пожарной опасности по ГОСТ 31565: П1б.8.2.5.4.
Климатическое исполнение В, категории размещения 1 - 5 по ГОСТ 15150.
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483 и значениям, приведенным в таблице:

Электрическое сопротивление токопроводящих жил из константана, хромеля, алюмеля и копеля не нормируется.
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и на l км длины, должно быть не менее 10 МОм.
Рабочая емкость между двумя изолированными токопроводящими жилами, пересчитанная на 1 м длины, при частоте 1000 Гц должна быть не более 200 пФ.
Индуктивность любых двух смежных жил должна быть не более lх10-3 Гн на длине 1000 м.
Кабели должны выдерживать испытание переменным напряжением номинальной частотой 50 Гц в течение 1 мин - между жилами:
- 2000 В (для кабелей на номинальное переменное напряжение 250 В)
- 2500 В (для кабелей на номинальное переменное напряжение 660 В)
- 3500 В (для кабелей на номинальное переменное напряжение 1000 В).
Минимальный радиус изгиба кабелей должен быть не менее 3Dн, увеличенный радиус изгиба кабелей, а также в условиях ограниченной подвижности должен быть не менее 16Dн, где Dн - расчетный наружный диаметр кабеля, мм.

Температурные режимы:

Рабочие температуры окружающей среды в стационарном применении: от минус 50 °С до 70 °С
Рабочие температуры окружающей среды в условиях ограниченной подвижности: от минус 5 °С до 70 °С.
Предельные рабочие температуры окружающей среды: от минус 50 °С до 80 °С.
Кабели должны быть сейсмостойкими при воздействии землетрясения интенсивностью 9 баллов при уровне установки над нулевой отметкой 60 м.
Кабели должны быть стойкими к продольному распространению воды.
Кабели должны быть стойкими к комплексному воздействию горюче-смазочных материалов (смазочного масла и дизельного топлива) при температуре 50±2 °С.
Кабели должны быть стойкими к воздействию сероводорода, соляного тумана, динамической пыли (песка), синусоидальной вибрации, механического удара одиночного и многократного действия, акустического шума, к выпадению дождя, инея и росы.
Прокладка кабелей без предварительного подогрева может производиться при температуре не ниже минус 15 °С при минимальном радиусе изгиба и не ниже 20 °С при увеличенном радиусе изгиба
Срок службы кабелей - не менее 40 лет
Гарантийный срок эксплуатации кабелей - 7 лет.

Иркутсккабель_ЕАЭС КG 417-КЦА.027.RU.02.00289

Иркутсккабель_НСОПБ.RU.ЭО.ПР.086.Н.00428

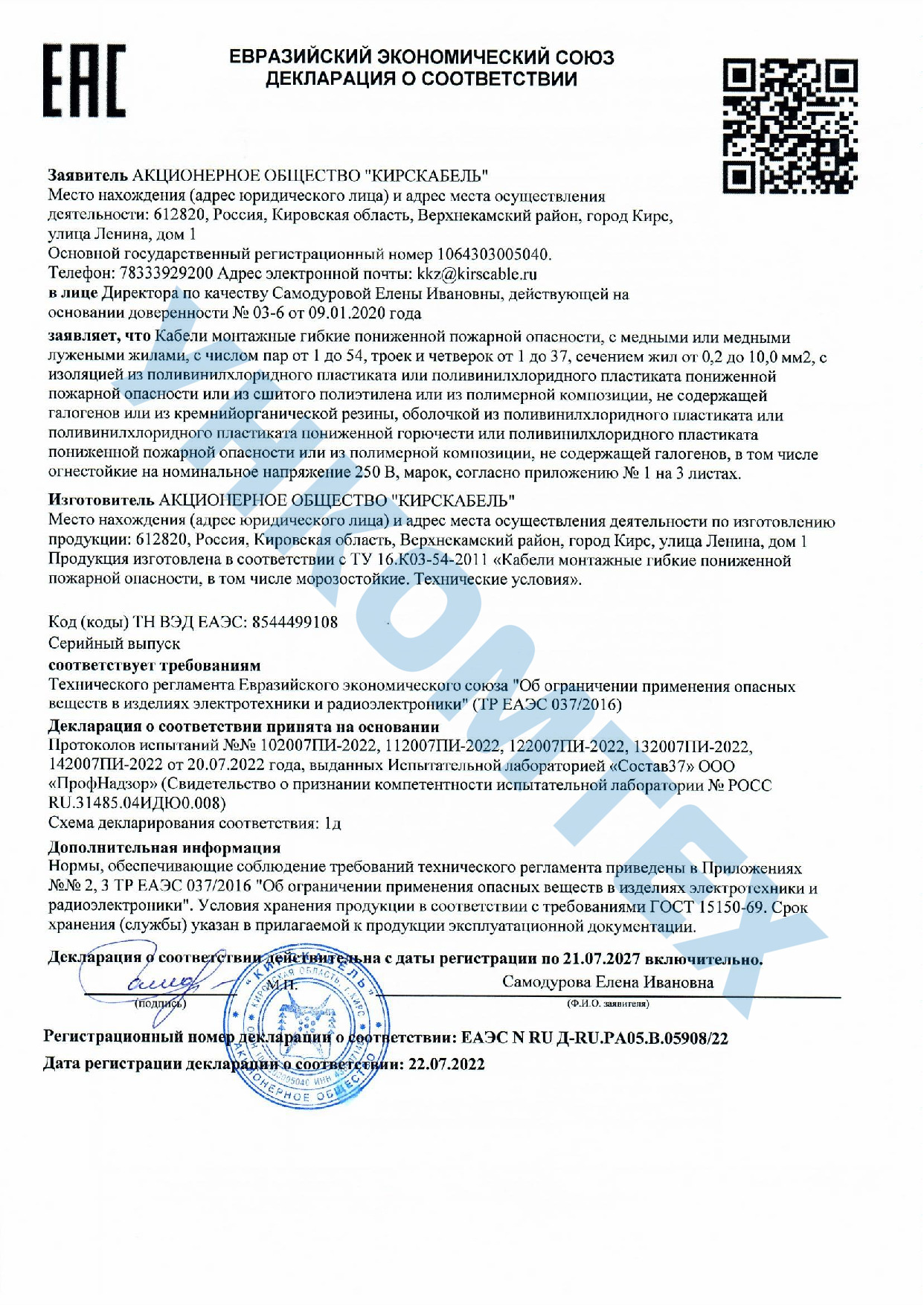

Кирскабель_ЕАЭС N RU Д-RU.РА05.В.05908-22
