КуГВВ

КуГВВ

Гибкий (с многопроволочной жилой)

Кабель для электрических установок, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката.

Кабели по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов ГОСТ IEC 60227-1, ГОСТ IEC 60227-3, ГОСТ IEC 60227-4, а также требованиям ГОСТ 31947 Выбор и монтаж электропроводки электроустановок силовых, осветительных и вторичных цепей должны соответствовать требованиям ГОСТ Р 50571.5.52.

Применение: Для прокладки в осветительных сетях, монтажа и присоединения приборов бытового назначения, прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже

Произведено по тех.условиям:
ТУ 16-705.501-2010
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – две, три, четыре или пять многопроволочных медных жил 5 класса гибкости по ГОСТ 22483
    - Все токопроводящие жилы должны быть равного сечения. Допускается в трех-, четырех-, пятижильных кабелях с жилами номинальным сечением 25 – 50 мм2 жила заземления меньшего сечения
    - Минимальная масса токопроводящей жилы кабелей, предназначенных для реализации через сеть розничной торговли, пересчитанная на длину 1 м кабеля, должна соответствовать указанной в таблице Г.1 приложения Г ТУ 16-705.501-2010
  2. Изоляция - поливинилхлоридный пластикат (PVC)
  3. Кордель – жгут из поливинилхлоридного пластиката (PVC) (допускается отсутствие корделя);
  4. Сердечник – скрученные изолированные жилы с корделем в центре (при его наличии) (цветовая маркировка жил);
  5. Оболочка с заполнением - поливинилхлоридный пластикат (PVC). Цвет оболочки оговаривается при заказе, при отсутствии указания в заказе оболочка может быть любого цвета.
  6. Максимальный наружный диаметр кабелей должен соответствовать указанному в таблице 7 ТУ 16-705.501-2010.
Основные характеристики:

  • Номинальное напряжение: AC: до 300/500 В включительно номинальной частотой до 400 Гц
  • Класс пожарной опасности по ГОСТ 31565: О1.8.2.5.4
  • Климатическое исполнение УХЛ, категория размещения 2 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на длину 1 км и температуру 20 °С, должно соответствовать ГОСТ 22483
  • Электрическое сопротивление изоляции, измеренное в нормальных климатических условиях по ГОСТ 15150 и пересчитанное на длину l км и температуру 20 °С, должно быть не менее 5 МОм
  • Электрическое сопротивление изоляции при длительно допустимой температуре нагрева жилы 70 °С и пересчитанное на длину l км должно соответствовать указанному в таблице 7 ТУ 16-705.501-2010
  • Кабели должны выдерживать испытание напряжением переменного тока 2000 В номинальной частотой 50 Гц в течение 5 мин по категории ЭИ-1 в соответствии с ГОСТ 23286
  • Радиус изгиба при монтаже должен быть не менее 5 номинальных наружных диаметров.
Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 65 °С
  • Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 15 °С
  • Длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С
  • Срок службы кабелей - не менее 20 лет (в пределах установленной наработки 200000 часов при 40 °С)
  • Гарантийный срок эксплуатации кабелей – 3 года.

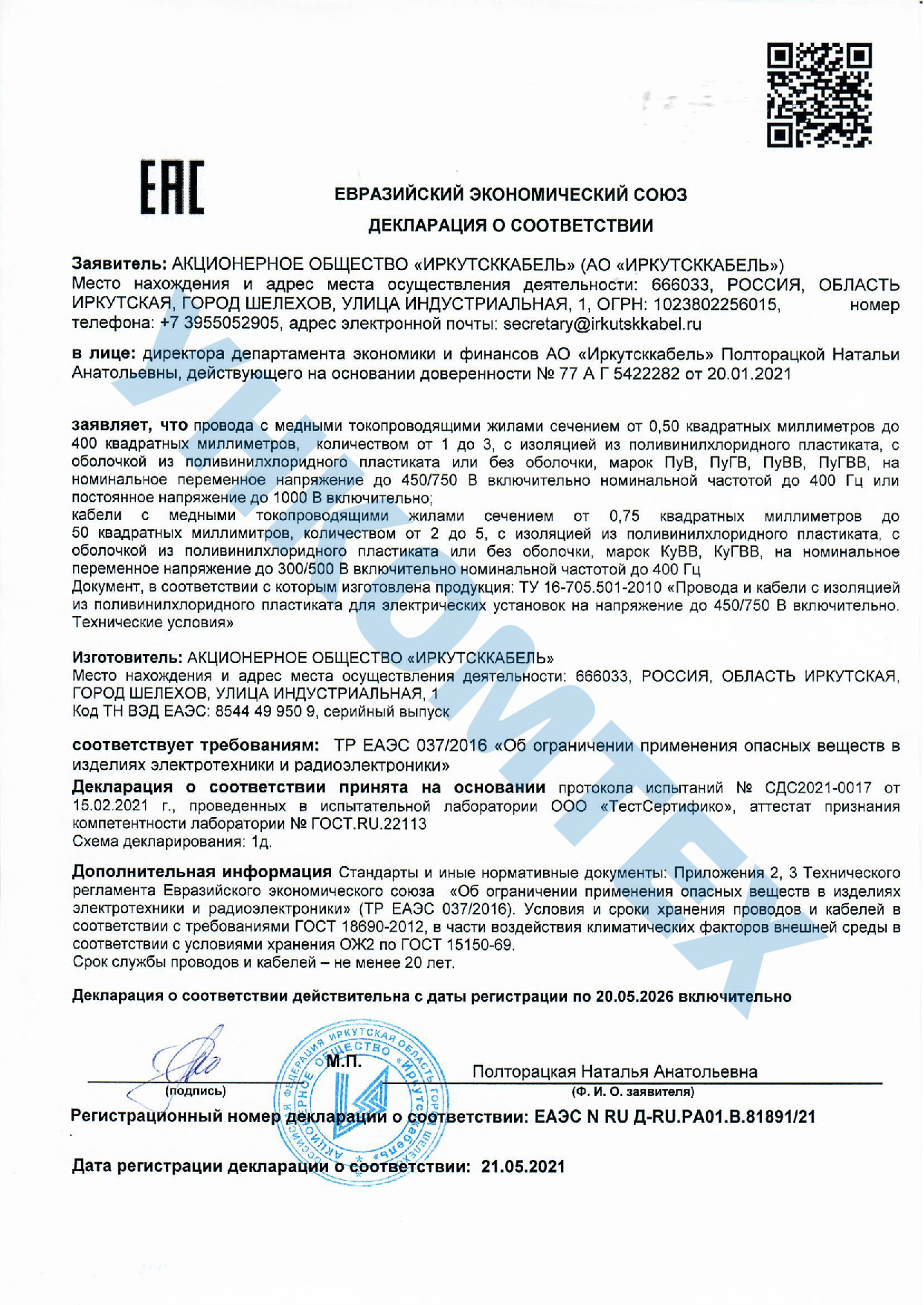

Иркутсккабель_ЕАЭС N RU Д-RU.РА01.В.81891-21

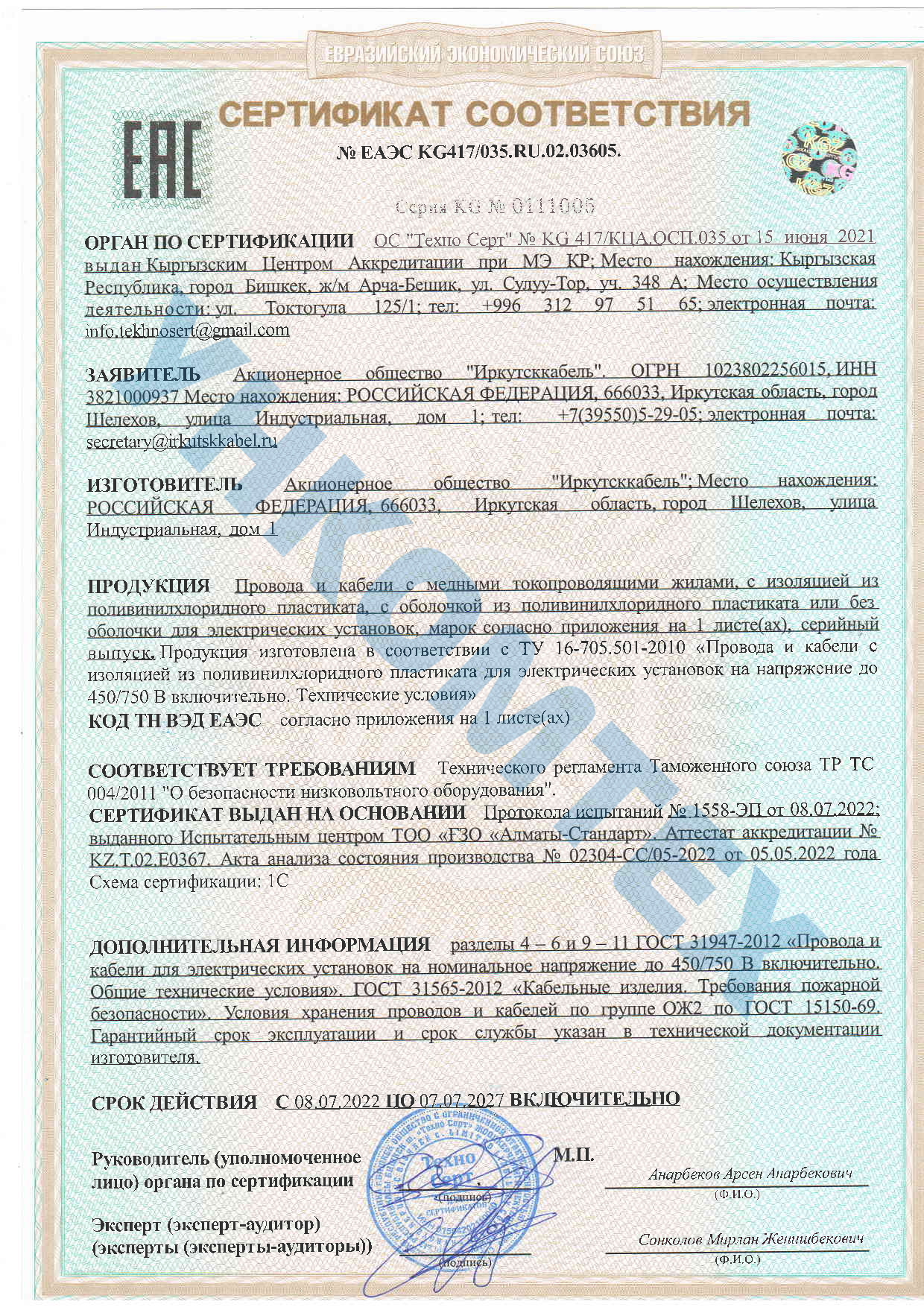

Иркутсккабель_ЕАЭС KG417-035.RU.02.03605

Кирскабель_EАЭС RU C-RU.МН10.В.00475-20
