КГВВнг(А)-LS гибкий Скачать описание

Гибкий (с многопроволочной жилой)

Огнестойкий, не распространяющий горение

С низким дымо - и газовыделением

Кабель гибкий, контрольный, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение, с низким дымо- и газовыделением

Применение: Для групповой прокладки кабельных линий, с учетом объема горючей нагрузки кабелей, в кабельных сооружениях, во внутренних (закрытых) электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и общественных зданиях

Произведено по тех.условиям:

ТУ 16.К03-82-2020

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

Токопроводящая жила – многопроволочная, не уплотненная гибкая жила: медная луженая (после номинального сечения жилы ставится индекс «л») или медная (после номинального сечения жилы индекс не ставится) 4 класса гибкости по ГОСТ 22483

Кабели должны иметь все жилы равного сечения
Изоляция – поливинилхлоридный пластикат пониженной пожарной опасности (PVC)
Сердечник – общая или повивная скрутка изолированных жил (цифровая или цветовая маркировка жил, или счетная пара в каждом повиве, или жила заземления в наружном повиве)
Обмотка сердечника – из полиамидной или полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности (PVC).

Основные характеристики:

Номинальное напряжение: AC: до 660 В (0,66 кВ) номинальной частотой до 100 Гц, DC: до 1000 В
Класс пожарной опасности по ГОСТ 31565: П1б.8.2.2.2
Вид климатического исполнения УХЛ, категория размещения 1 – 5 по ГОСТ 15150
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, должно соответствовать ГОСТ 22483
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и 1 км длины кабеля, должно соответствовать указанному в таблице:

Номинальное сечение жилы, мм2	Электрическое сопротивление изоляции, МОм, не менее
0,5, 0,75, 1,0, 1,5	12,3
2,5	12,0
4	10,1
6	8,7
10	7,1

Кабели должны выдерживать испытание переменным напряжением не менее 2500 В номинальной частотой 50 Гц в течение 5 мин между жилами
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил должно быть не менее 1 · 1010 Ом·см
Постоянная электрического сопротивления изоляции Ki при длительно допустимой температуре нагрева токопроводящих жил должна быть не менее 0,037 МОм·км
Допустимый радиус изгиба кабелей при прокладке должен быть не менее 5 Dн, где Dн - наружный диаметр кабеля, мм.

Температурные режимы:

Температура эксплуатации кабелей: от минус 50 °С до 50 °С
Прокладка кабелей без предварительного подогрева должна проводиться при температуре не ниже минус 15 °С
Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации не должны превышать указанных в таблице:

Допустимая температура нагрева жилы	Значение, °С
Длительно допустимая	70
В режиме перегрузки	90
Предельная при коротком замыкании	160
По условию невозгорания при коротком замыкании	350

Срок службы кабелей - не менее 30 лет
Гарантийный срок эксплуатации кабелей - 5 лет.

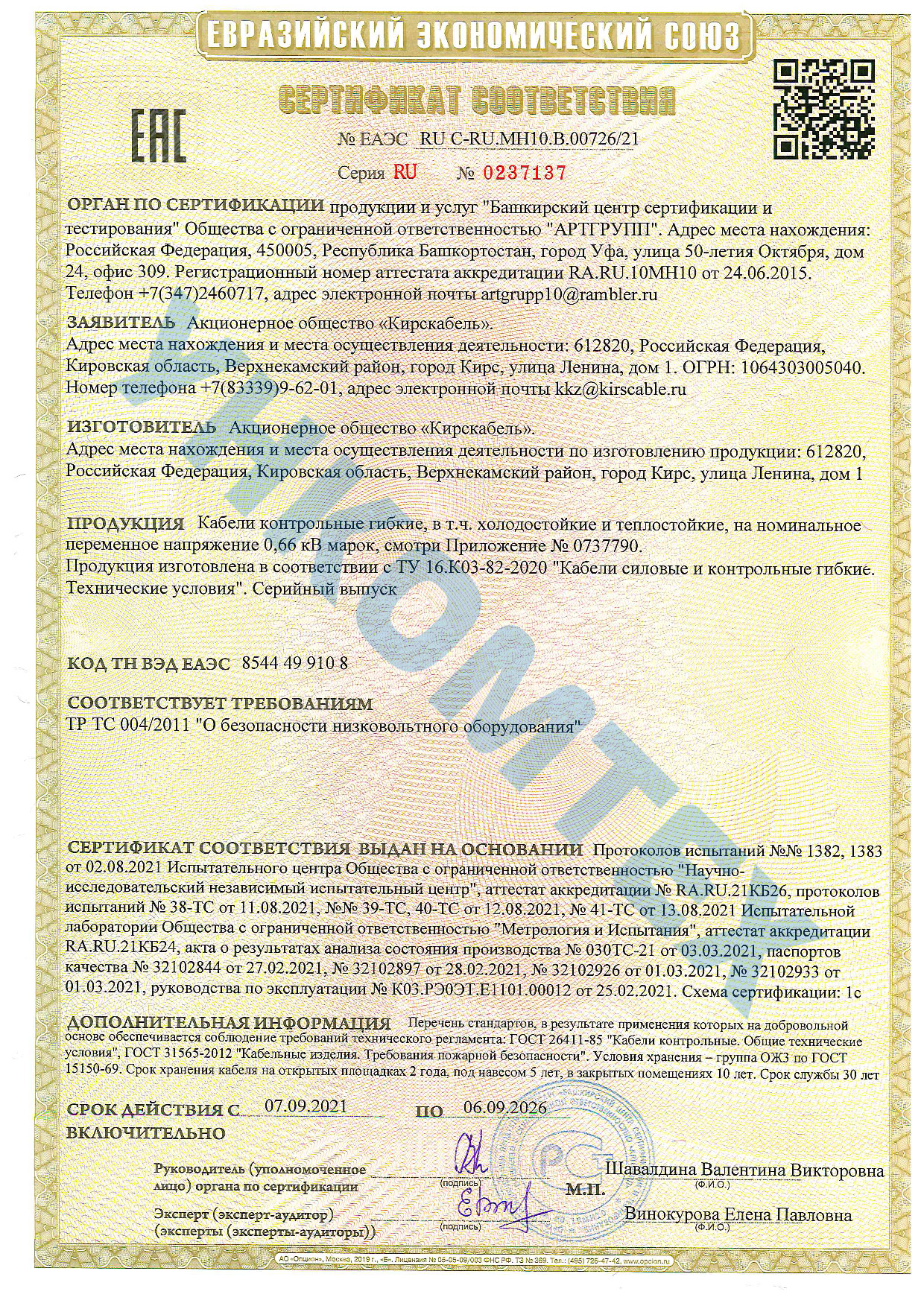

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21

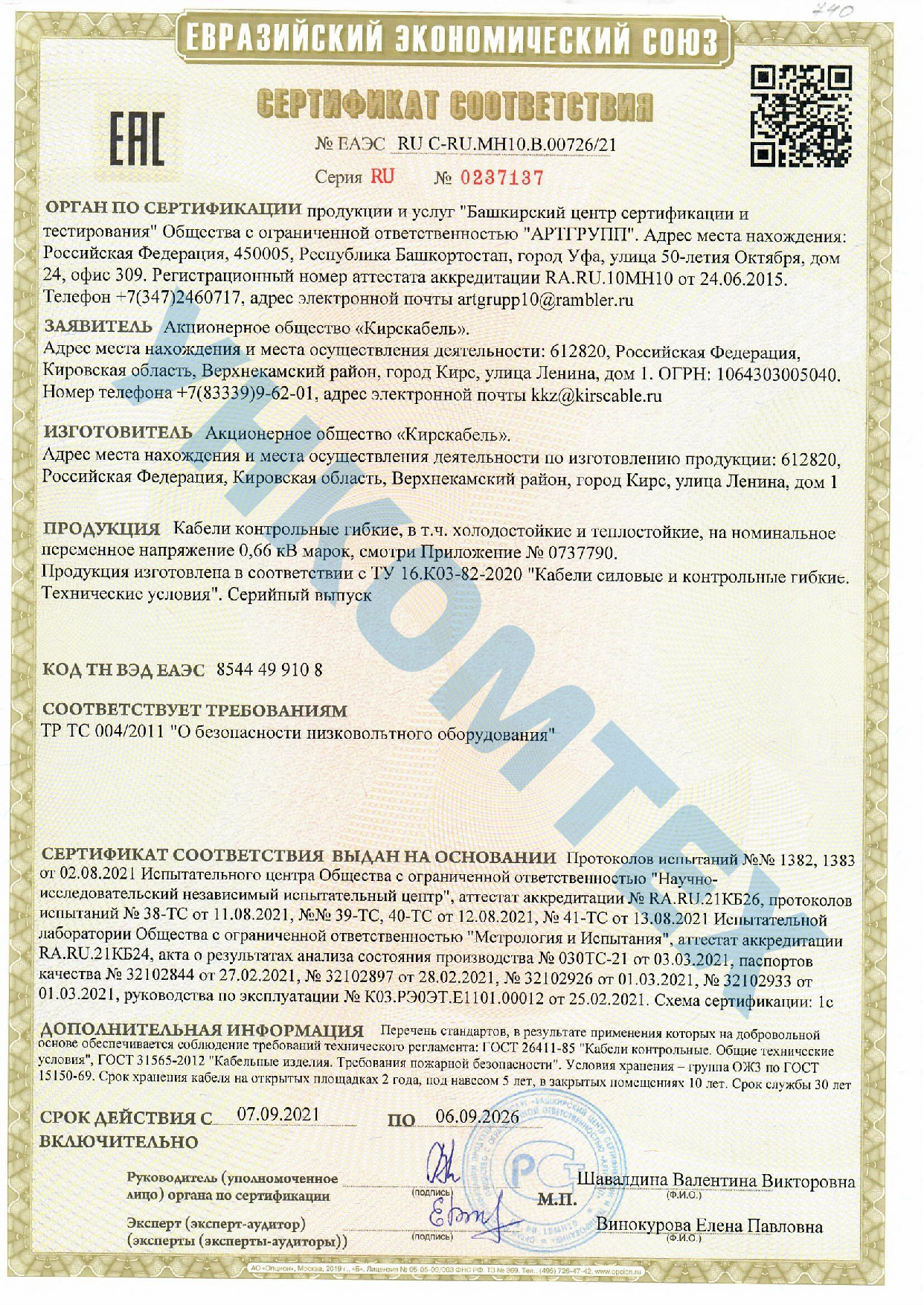

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21(2)

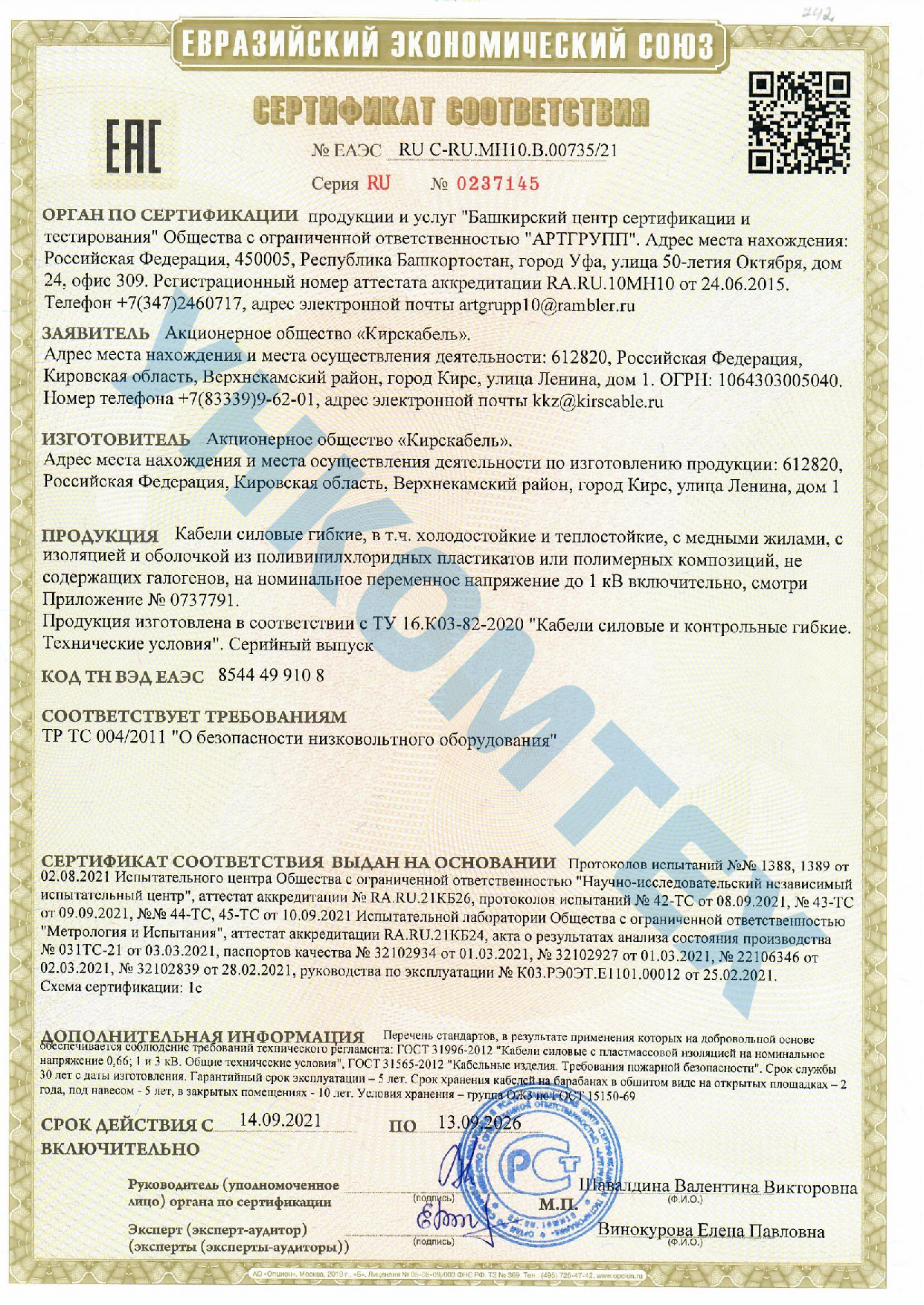

Кирскабель_ЕАЭС RU C-RU.МН10.В.00735-21

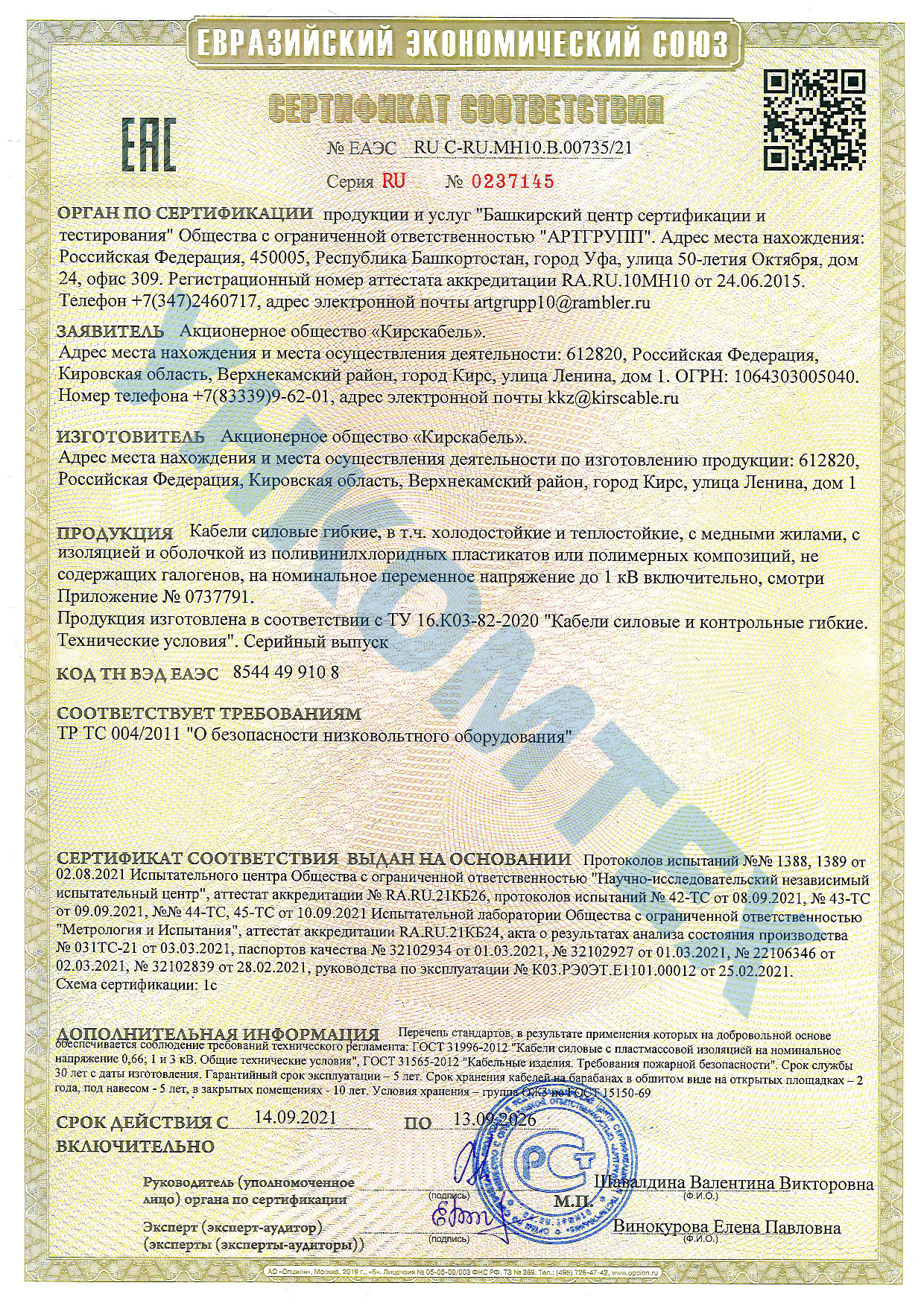

Кирскабель_ЕАЭС RU C-RU.МН10.В.00735-21(2)
