ККЗ ИК ПвЭП Скачать описание

Экранированный

Кабель для интерфейса RS-485

Кабель интерфейсный, с многопроволочными жилами из медных луженых проволок, с изоляцией из полиолефина в виде пленко-пористо-пленочного слоя, с общим комбинированным экраном, с оболочкой из светостабилизированного полиэтилена .

Количество пар жил: 1; 1,5; 2, 3, 4, 5, 6, 7, 8, 9, 10; Диаметры жил: 0,6; 0,78; 0,9; 1,2

Применение: Кабели интерфейсные парной скрутки предназначены для монтажа систем распределенного сбора данных, использующих стандарты RS-485, Profibus, работающих при номинальном напряжении до 300 В переменного тока.

Произведено по тех.условиям:

ТУ 16.К03-84-2020

Конструкция и описание

Маркоразмеры

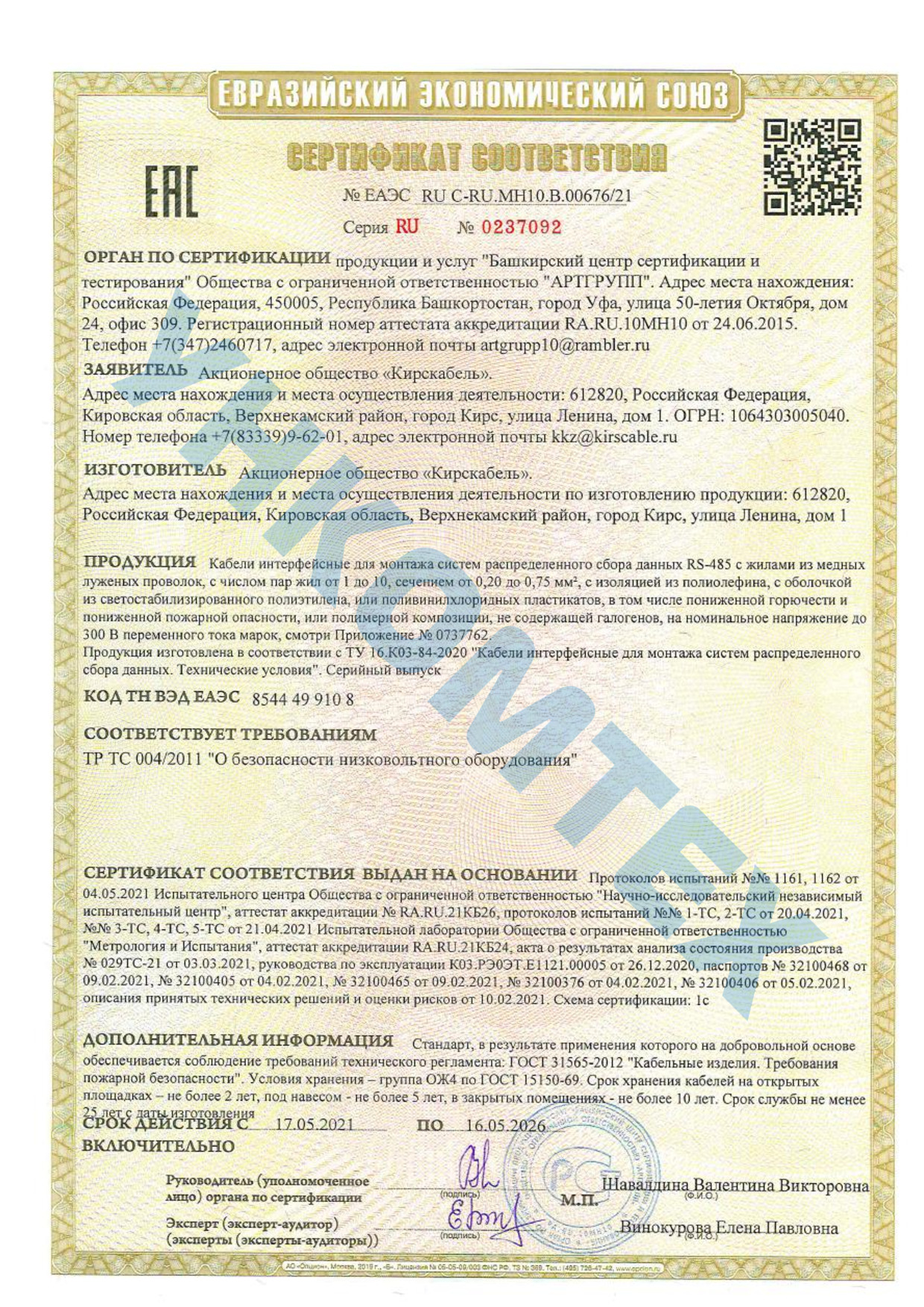

Сертификаты

Конструкция:

Токопроводящая жила – многопроволочная медная луженая 4 класса гибкости по ГОСТ 22483
Изоляция - полиолефин в виде пленко-пористо-пленочного слоя (вспененный полиэтилен (PPE))
Сердечник – парная скрутка (цифровая или цветовая маркировка пар)
Обмотка сердечника – из полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
Общий комбинированный экран – обмотка из алюмополимерной ленты с гибким контактным проводником из медной лужёной проволоки и оплетка из медных луженых проволок. Поверхностная плотность оплетки – не менее 85 %
Оболочка - светостабилизированный полиэтилен (PE). Цвет оболочки должен быть черный. По согласованию с заказчиком допускается изготавливать оболочку другого цвета.

Основные характеристики:

Класс пожарной опасности по ГОСТ 31565: О2.8.2.5.4
Климатическое исполнение В категории размещения 1 - 5 по ГОСТ 15150
Величина уровня волнового сопротивления кабелей должна быть (120 ± 15) Ом на частоте 1 МГц
Значение коэффициента затухания на частоте l МГц должно быть не более указанного в таблице:

Диаметр токопроводящей жилы, мм	Коэффициент затухания, дБ/100 м
0,60	2,10
0,78	1,65
0,90	1,45
1,20	1,10

Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
Омическая асимметрия жил в паре должна быть не более 3 %
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и длину l км, должно быть не менее 5000 МОм
Емкость пары должна быть не более 50 пФ/м
Индуктивность пары должна быть не более 0,9 мкГн/м
Кабели должны выдерживать испытание переменным напряжением 1500 В номинальной частотой 50 Гц в течение 1 мин между жилами и экраном
Допустимый радиус изгиба при прокладке и окончательном монтаже должен быть не менее 4Dнар max.

Температурные режимы:

Температура эксплуатации кабелей: от минус 60 °С до 85 °С
Прокладка и монтаж кабелей без предварительного подогрева должен проводиться при температуре окружающей среды не ниже минус 30 °С
Срок службы кабелей - не менее 25 лет
Гарантийный срок эксплуатации кабелей - 7 лет.

Кабелем ККЗ ИК ПвЭП можно заменить:

КИС-П Nх2х0,78
ТехноКИПв Nх2х0,78
КИС-П Nх2х0,90
КИС-П Nх2х1,20
