ККЗ УМК ПЭалПнг(А)-HF 2*2*0,50м-ок KNX Скачать описание

ККЗ УМК ПЭалПнг(А)-HF 2*2*0,50м-ок KNX Скачать описание

Огнестойкий, не распространяющий горение
Безгалогенный
Экранированный

Кабель для систем умного дома, автоматизации офисов и коммерческих помещений. Кабель управления малогабаритный с однопроволочными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активныx газообразныx продуктов при горении и тлении, в общем экране в виде обмотки из алюмополимерной ленты с контактным проводником

Применение: Для групповой прокладки в помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в жилых и общественных зданиях, для эксплуатации на объектах с массовым пребыванием людей, а также в местах с повышенным уровнем электромагнитных шумов и помех.

Произведено по тех.условиям:
ТУ 16.К03-85-2020
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – однопроволочная медная 1 класса гибкости по ГОСТ 22483
  2. Изоляция - полимерная композиция, не содержащая галогенов (SHF1)
  3. Сердечник – парная скрутка (цифровая или цветовая маркировка пар)
  4. Обмотка сердечника – из полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
  5. Общий экран – обмотка из алюмополимерной ленты (фольгированной пленки) с гибким контактным проводником из медной или медной лужёной проволоки
  6. Обмотка поверх общего экрана – из полиэтилентерефталатной ленты (допускается обмотку поверх общего экрана не производить)
  7. Наружная оболочка - полимерная композиция, не содержащая галогенов (SHF1). Цвет оболочки должен быть серый. По согласованию с заказчиком допускается изготавливать оболочку другого цвета.
Основные характеристики:

  • Номинальное напряжение: AC: 500 В частотой до 3 МГц, DC: 700 В
  • Класс пожарной опасности по ГОСТ 31565: П1б.8.1.2.1
  • Вид климатического исполнения В, категория размещения 1 – 5 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
  • Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и длину l км, должно быть не менее 10 МОм
  • Условия эксплуатации кабелей должны соответствовать значениям, приведенным в таблице:
Условия эксплуатации
Минимальный радиус изгиба, мм
Диапазон температур
Стационарное применение
3Dн
от минус 50 °С до 70 °С
Ограниченная подвижность
10Dн
от минус 5 °С до 70 °С
Примечание – Dн - расчетный наружный диаметр кабеля, мм

Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 70 °С
  • Кабели должны быть стойкими к комплексному воздействию горюче-смазочных материалов (дизельного топлива и индустриального масла)
  • Монтаж кабелей для стационарного применения без предварительного подогрева может производиться при условиях, указанных в таблице:
Минимальный радиус изгиба, мм
Минимально допустимая температура окружающей среды при монтаже, °С
3DH0
5Dн
-15

16Dн

-20
Примечание – Dн - расчетный наружный диаметр кабеля, мм

  • Монтаж кабелей для применения с ограниченной подвижностью может производиться при тех же условиях, которые допускаются при эксплуатации
  • Срок службы кабелей - не менее 30 лет
  • Гарантийный срок эксплуатации кабелей - 7 лет

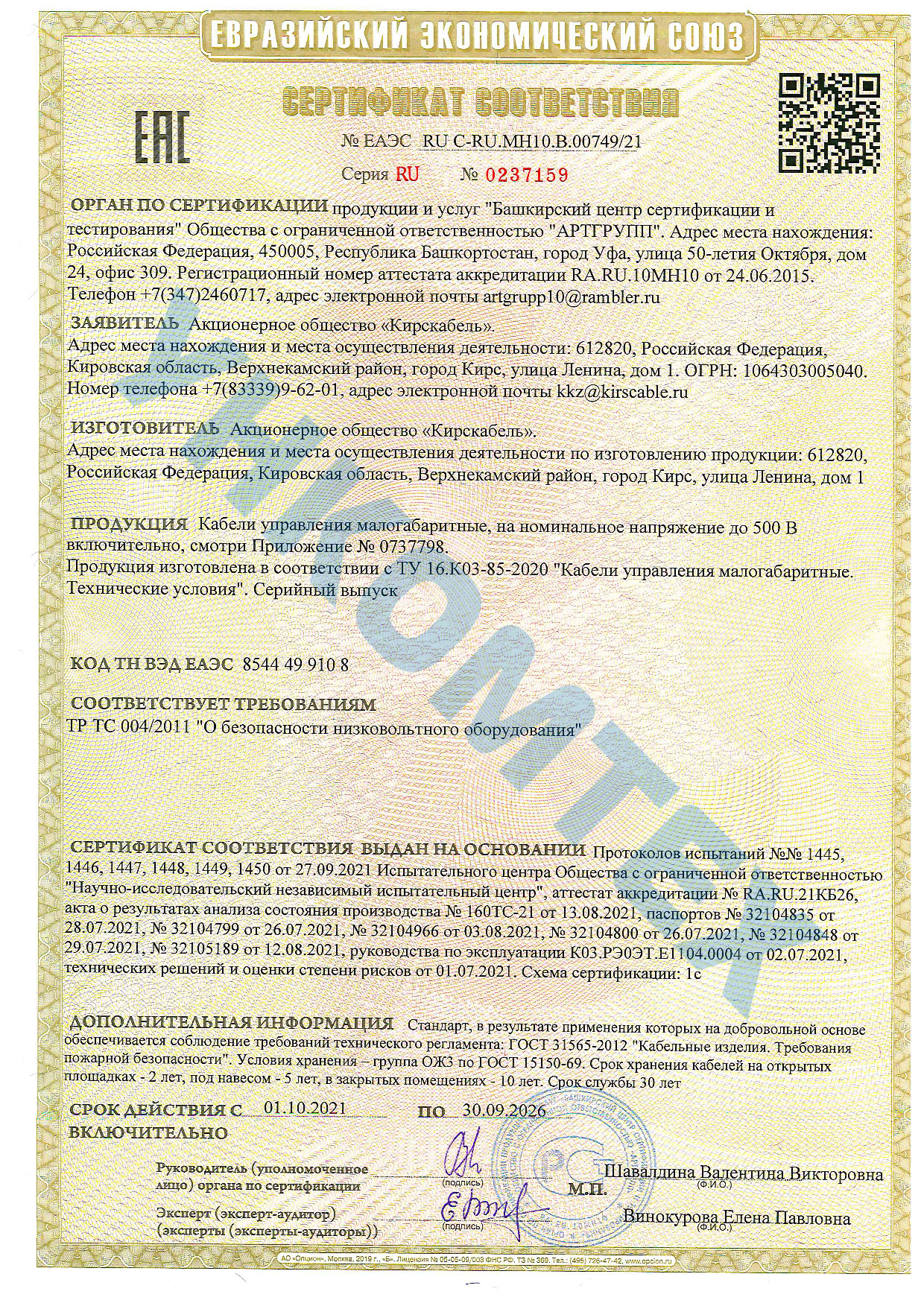

Кирскабель_ЕАЭС RU C-RU.МН10.В.00749-21
