ККЗ УМК ПвПнг(А)-HF-2У Скачать описание

Огнестойкий, не распространяющий горение

Безгалогенный

Кабель управления малогабаритный с гибкими жилами, с изоляцией из сшитого полиэтилена и оболочкой из полимерной композиции, не содержащей галогенов, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активныx газообразныx продуктов при горении и тлении, с защитой от грызунов, выполненной в виде оплетки из стальных оцинкованных проволок

Применение: Для групповой прокладки в помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в жилых и общественных зданиях, для эксплуатации на объектах с массовым пребыванием людей. Кабели обладают стойкостью к механическим повреждениям (растягивающим, изгибающим, сдавливающим), защищают от грызунов.

Произведено по тех.условиям:

ТУ 16.К03-85-2020

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

Токопроводящая жила – многопроволочная, не уплотненная медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы индекс не ставится):
- 4 класса гибкости по ГОСТ 22483 – для сечения 0,12 мм2
- 5 класса гибкости по ГОСТ 22483 – для сечений 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5 мм2;
Изоляция - сшитый полиэтилен (XLPE)
Сердечник – общая или парная скрутка (цифровая или цветовая маркировка жил (пар))
Обмотка сердечника – из полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
Наружная оболочка - полимерная композиция, не содержащая галогенов (SHF1). Цвет оболочки должен быть серый. По согласованию с заказчиком допускается изготавливать оболочку другого цвета
Защита от грызунов – оплетка из стальных оцинкованных проволок. Поверхностная плотность оплетки – не менее 60 %.

Основные характеристики:

Номинальное напряжение: AC: 350 и 500 В частотой до 3 МГц, DC: 500 и 700 В соответственно
Класс пожарной опасности по ГОСТ 31565: П1б.8.1.2.1
Вид климатического исполнения В, категория размещения 1 – 5 по ГОСТ 15150
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и длину l км, должно быть не менее 10 МОм
Условия эксплуатации кабелей должны соответствовать значениям, приведенным в таблице:

Условия эксплуатации	Минимальный радиус изгиба, мм	Диапазон температур
Стационарное применение	3Dh	от минус 50 °С до 70 °С
Ограниченная подвижность	10Dh	от минус 5 °С до 70 °С

Температурные режимы:

Температура эксплуатации кабелей: от минус 50 °С до 70 °С
Кабели должны быть стойкими к комплексному воздействию горюче-смазочных материалов (дизельного топлива и индустриального масла)
Монтаж кабелей для стационарного применения без предварительного подогрева может производиться при условиях, указанных в таблице:

Минимальный радиус изгиба, мм	Минимально допустимая температура окружающей среды при монтаже, °С
3Dн	0
5Dн	-15
16Dн	-20

*Примечание – Dн - расчетный наружный диаметр кабеля, мм

Монтаж кабелей для применения с ограниченной подвижностью может производиться при тех же условиях, которые допускаются при эксплуатации
Срок службы кабелей - не менее 30 лет
Гарантийный срок эксплуатации кабелей - 7 лет.

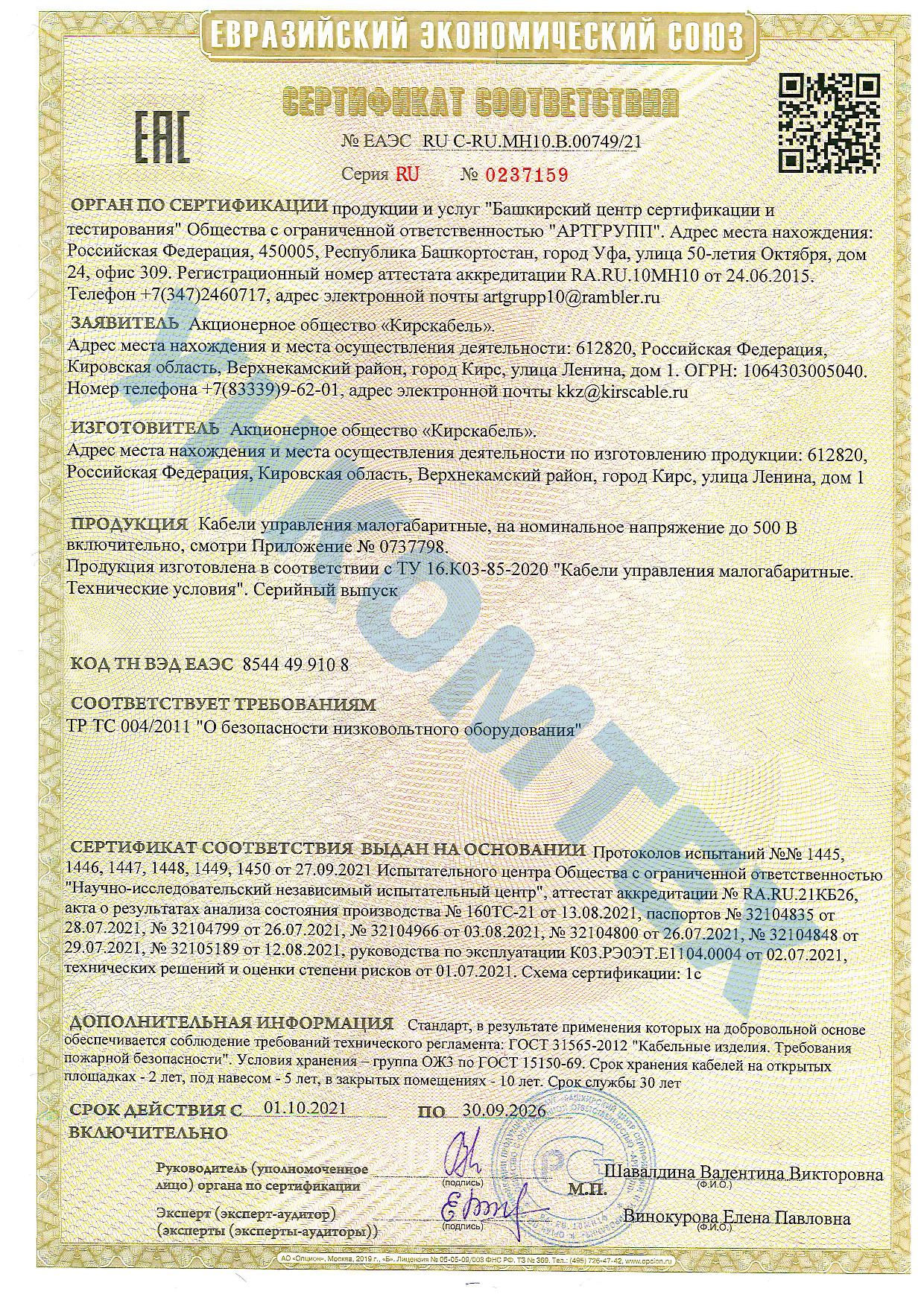

Кирскабель_ЕАЭС RU C-RU.МН10.В.00749-21

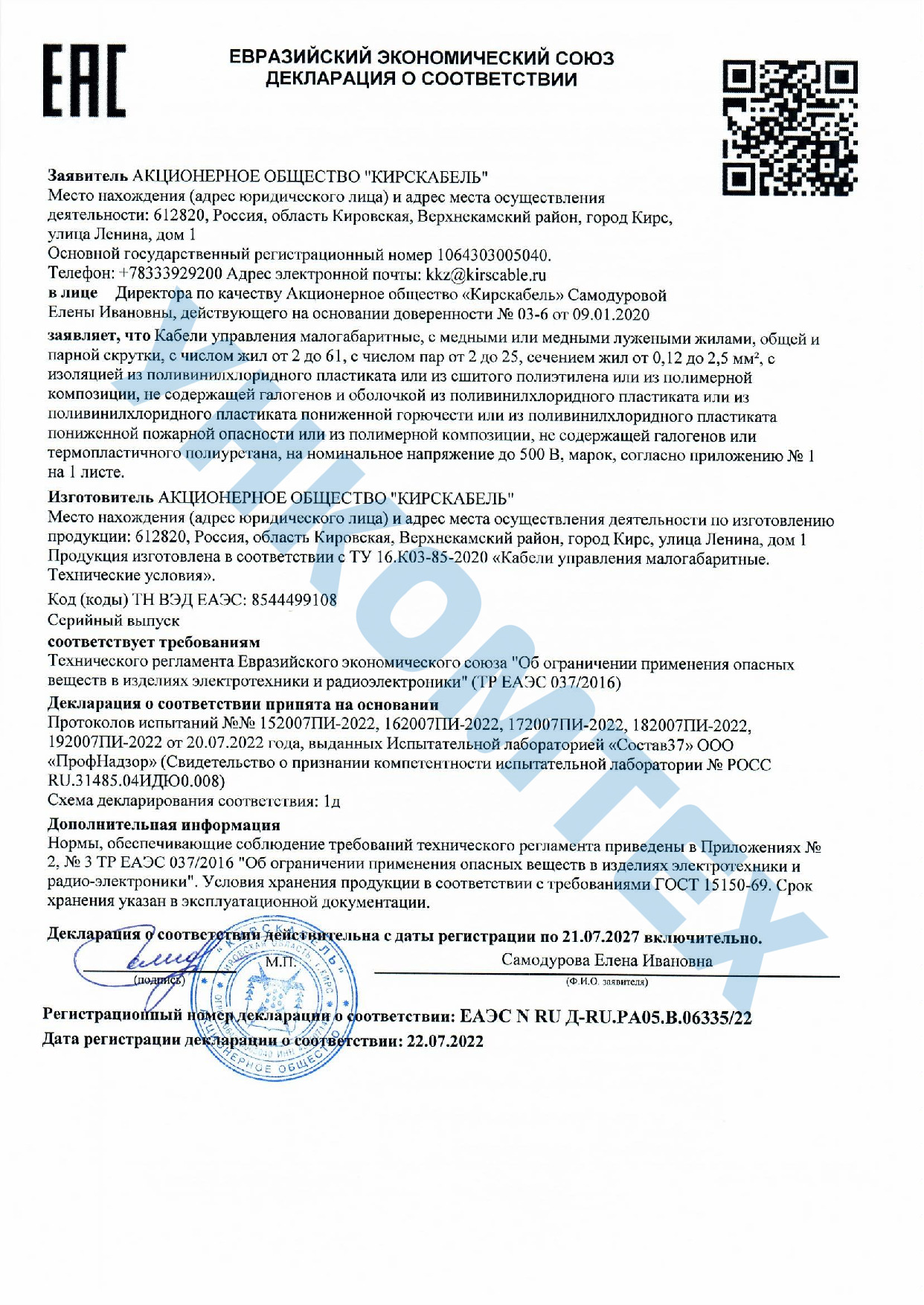

Кирскабель_ЕАЭС N RU Д-RU.РА05.В.06335-22
