LAN KC SF/UTP Cat 5e Скачать описание

Экранированный

Кабели симметричные парной скрутки категории 5Е, токопроводящая жила – медная однопроволочная. Изоляция из сплошного полиолефина. Сердечник из изолированных жил, скрученых в пары. Общий экран - оплетка из медных луженых проволок поверх алюмополимерной ленты.

Применение: Для передачи сигналов частотой до 100 МГц в системах цифровой связи предназначенные для стационарной прокладки при рабочем напряжении не более 145 В переменного тока частотой 50 Гц, в том числе для эксплуатации в технологических помещениях вне герметичной оболочки атомных станций класса 4 по классификации НП-001.

Произведено по тех.условиям:

ТУ 16.К03-39-2004

Конструкция и описание

Сертификаты

Конструкция:

Токопроводящая жила – медная однопроволочная
Изоляция – cплошной полиолефин (PO)
Элемент – изолированные жилы скручены в пару
Сердечник – скручен из 2-х или 4-х пар
Общий экран – комбинированный, выполнен методом обмотки из материала гибкого фольгированного и оплетки из медных луженых проволок;
Наружная оболочка – из поливинилхлоридного пластиката (PVC).

Электрические характеристики:

Стандарт: ГОСТ Р 54429, IEC 11801
Диапазон частот: до 100 МГц (Cat 5e)
Рабочее пиковое напряжение: 145 В (не для силовых цепей);
Электрическое сопротивление жилы постоянному току при t= 20°С: не более 9,0 Ом/100 м
Электрическое сопротивление изоляции жил постоянному току при t= 20°С: не менее 5000 МОм ·км;
Волновое сопротивление: ном. 100 Ом
Омическая асимметрия жил в рабочей паре кабеле на длине 100 м: не более 2 %
Емкостная асимметрия пары относительно земли при частоте 0,8 или 1 кГц: не более 160 пФ/100 м;

Типовые значения:

Частота, МГц	1	4	10	16	20	31,25	62,5	100
Коэффициент затухания, дБ/100 м, не более	3	5	7	8,6	9,5	11,7	17	22
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее	65,3	56,3	50,3	47,3	45,8	42,9	38,4	35,3
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100 м, не менее	62,3	53,3	47,3	44,3	42,9	39,9	35,4	32,3
Защищенность на дальнем конце (EL FEXT), дБ/100 м, не менее	64	52	44	39,9	38	34,1	28	24
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100 м, не менее	61	49	41	36,9	35	31,1	25	21
Затухание отражения (RL), дБ, не менее	20	23	25	25	25	23,6	21,6	20,1

Требования пожарной безопасности

Класс пожарной опасности по ГОСТ 31565: О1.8.2.5.4
Не распространяет горение при одиночной прокладке по ГОСТ IEC 60332-1-2

Монтаж и эксплуатация

Климатическое исполнение: У, категории размещения 3 и 4 по ГОСТ 15150
Минимальный радиус изгиба при монтаже: 10 Ø кабеля
Минимальный радиус изгиба в неподвижном состоянии: 5 Ø кабеля
Минимальная температура при монтаже: 0 °С
Температура при эксплуатации: от минус 40 °С до 60 °С
Допустимое усилие натяжения:
- 2-х парного кабеля: ≤ 40 Н
- 4-х парного кабеля: ≤ 80 Н

Срок службы кабелей: ≥ 15 лет

Гарантийный срок эксплуатации: 3 года

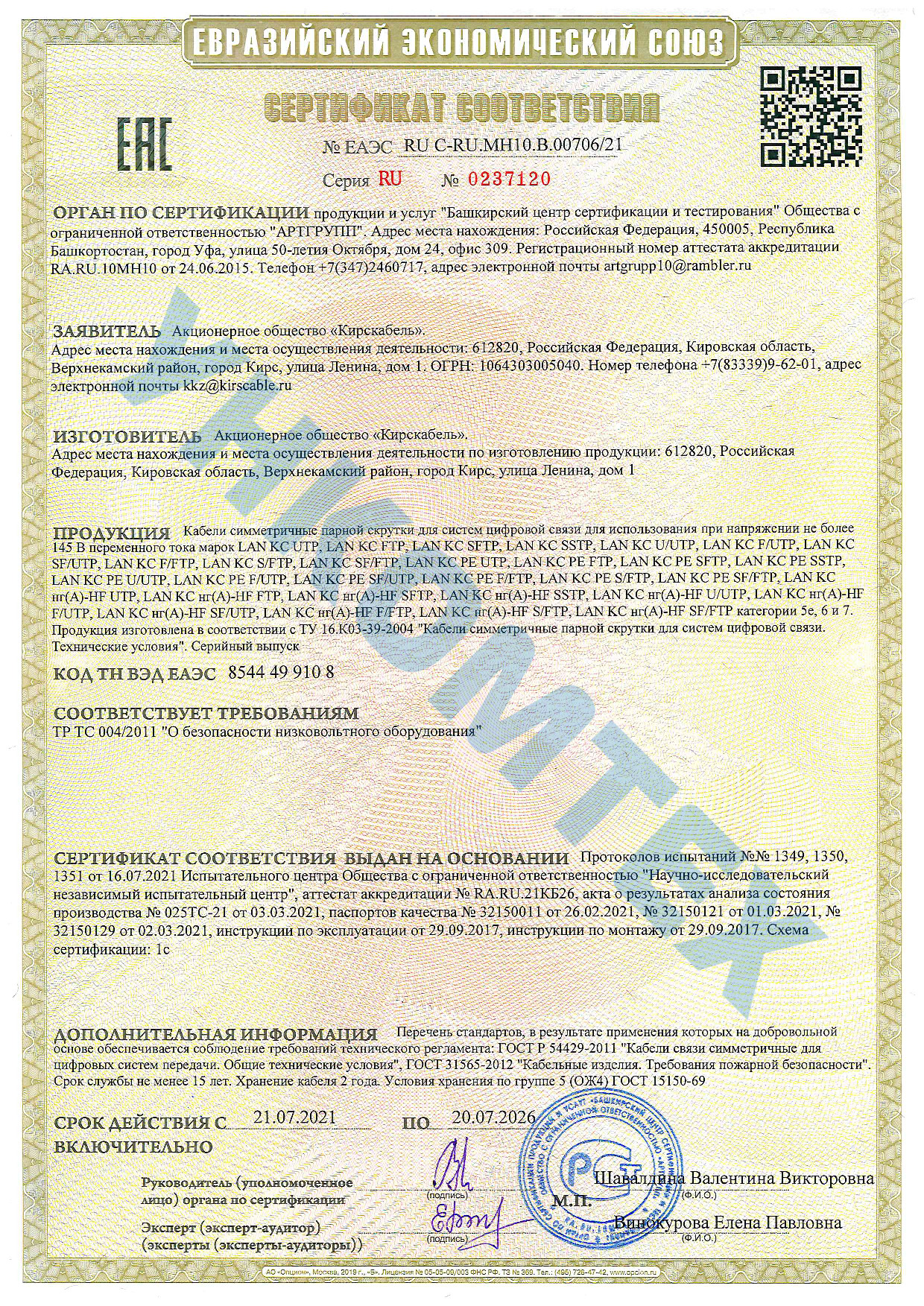

Кирскабель_ЕАЭС RU C-RU.МН10.В.00706-21
