МКШвнг(А)-HF Скачать описание

МКШвнг(А)-HF Скачать описание

Огнестойкий, не распространяющий горение
Безгалогенный

Кабель монтажный, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активныx газообразныx продуктов при горении и тлении, герметизированный водоблокирующими элементами

Применение: Для фиксированного монтажа приборов, аппаратов и электрических устройств, соединения электронной и электротехнической аппаратуры, а также для монтажа коммутационных аппаратов

Произведено по тех.условиям:
ТУ 16.К03-67-2016
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – многопроволочная медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы ставится индекс «л») 4 класса гибкости по ГОСТ 22483
  2. Изоляция - полимерная композиция, не содержащая галогенов (безгалогенная композиция) (SHF1)
  3. Сердечник – общая или повивная скрутка жил, пар, троек, четверок (цифровая маркировка жил; цифровая и цветовая маркировка пар (троек, четверок)) (допускается поверх скрученной пары, тройки, четверки наложение скрепляющей обмотки из полиэтилентерефталатной ленты)
  4. Внутренняя оболочка с заполнением – полимерная композиция, не содержащая галогенов (безгалогенная композиция) (SHF1) (в кабелях с индексом «i»)
  5. Обмотка сердечника или внутренней оболочки (при ее наличии) – из водоблокирующей ленты
  6. Наружная оболочка – полимерная композиция, не содержащая галогенов (безгалогенная композиция) (SHF1). Цвет оболочки должен быть черный, в кабелях с индексом «i» цвет оболочки должен быть синий. По согласованию с потребителем цвет оболочки может быть любым.
Основные характеристики:

  • Номинальное напряжение: AC: до 660 В включительно частотой до 400 Гц, DC: 1000 В
  • Класс пожарной опасности по ГОСТ 31565: П1б.8.1.2.1
  • Климатическое исполнение В, категории размещения 1 - 5 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483 по классу 4; для медных нелуженых жил сечением 1,2 мм2 - не более 16,0 Ом, для медных луженых жил сечением 1,2 мм2 - не более 16,5 Ом
  • Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и на l км длины, должно быть не менее 10 МОм
  • Рабочая емкость между любыми двумя изолированными токопроводящими жилами, пересчитанная на 1 м длины, при частоте 1000 Гц должна быть не более 200 пФ
  • Индуктивность любых двух смежных жил должна быть не более 1х10-3 Гн на длине 1000 м
  • Кабели должны выдерживать испытание переменным напряжением номинальной частотой 50 Гц в течение 1 мин - между жилами равное 2000 В
  • Минимальный радиус изгиба кабелей при монтаже должен быть не менее 8Dр, где Dр - расчетный наружный диаметр кабеля, мм.
Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 50 °С
  • Кабели должны быть стойкими к продольному распространению воды, к воздействию соляного тумана и плесневых грибов (степень биологического обрастания грибами не должна быть более 2-х баллов)
  • Прокладка кабелей без предварительного подогрева может производиться при температуре не ниже минус 15 °С
  • Длительно допустимая температура нагрева жил кабелей – 90 °С. Предельно допустимая температура нагрева жил кабелей при коротком замыкании - 250 °С, предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля - 470 °С при протекании тока короткого замыкания в течение до 4 с
  • Допустимый нагрев жил кабеля в режиме перегрузки - не более 130 °С
  • Срок службы кабелей - не менее 40 лет
  • Гарантийный срок эксплуатации кабелей - 3 года. 

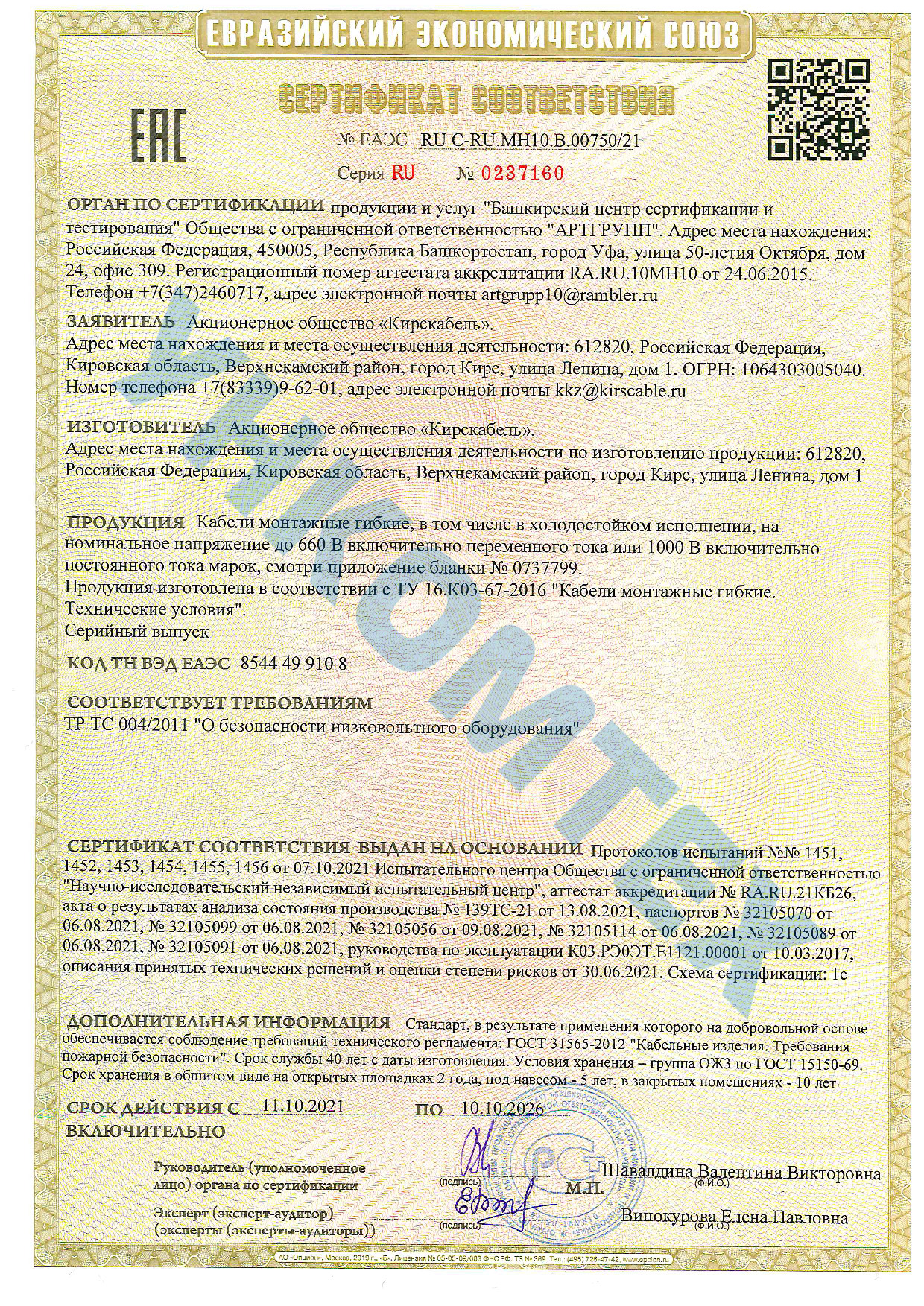

Кирскабель_ЕАЭС RU C-RU.МН10.В.00750-21
