МКЭКШв (ОЭ)м Скачать описание

Экранированный

Бронированный

Кабель монтажный, с изоляцией и оболочкой из поливинилхлоридного пластиката, в общем экране в виде оплетки из медных проволок и с броней в виде повива из стальных оцинкованных проволок, герметизированный водоблокирующими элементами

Применение: Для фиксированного монтажа приборов, аппаратов и электрических устройств, соединения электронной и электротехнической аппаратуры, а также для монтажа коммутационных аппаратов

Произведено по тех.условиям:

ТУ 16.К03-67-2016

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

Токопроводящая жила – многопроволочная медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы ставится индекс «л») 4 класса гибкости по ГОСТ 22483
Изоляция - поливинилхлоридный пластикат (PVC)
Сердечник – общая или повивная скрутка жил, пар, троек, четверок (цифровая маркировка жил; цифровая и цветовая маркировка пар (троек, четверок)) (допускается поверх скрученной пары, тройки, четверки наложение скрепляющей обмотки из полиэтилентерефталатной ленты)
Внутренняя оболочка с заполнением - поливинилхлоридный пластикат (PVC) (в кабелях с индексом «i»)
Обмотка сердечника или внутренней оболочки (при ее наличии) – из водоблокирующей ленты
Общий экран – оплетка из медных проволок. Поверхностная плотность оплетки – не менее 60 %
Поясная изоляция - поливинилхлоридный пластикат (PVC)
Броня – повив из стальных оцинкованных проволок
Обмотка поверх брони - из полиэтилентерефталатной ленты (допускается обмотку поверх брони не производить)
Наружная оболочка - поливинилхлоридный пластикат (PVC). Цвет оболочки должен быть черный, в кабелях с индексом «i» цвет оболочки должен быть синий. По согласованию с потребителем цвет оболочки может быть любым.

Основные характеристики:

Номинальное напряжение: AC: до 660 В включительно частотой до 400 Гц, DC: 1000 В
Класс пожарной опасности по ГОСТ 31565: О1.8.2.5.4
Климатическое исполнение В, категории размещения 1 - 5 по ГОСТ 15150
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483 по классу 4; для медных нелуженых жил сечением 1,2 мм2 - не более 16,0 Ом, для медных луженых жил сечением 1,2 мм2 - не более 16,5 Ом
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и на l км длины, должно быть не менее 10 МОм
Рабочая емкость между любыми двумя изолированными токопроводящими жилами, пересчитанная на 1 м длины, при частоте 1000 Гц должна быть не более 200 пФ
Индуктивность любых двух смежных жил должна быть не более 1х10-3 Гн на длине 1000 м
Кабели должны выдерживать испытание переменным напряжением номинальной частотой 50 Гц в течение 1 мин – между жилами и экраном равное 1500 В
Минимальный радиус изгиба кабелей при монтаже должен быть не менее 10Dр, где Dр - расчетный наружный диаметр кабеля, мм.

Температурные режимы:

Температура эксплуатации кабелей: от минус 50 °С до 50 °С
Кабели должны быть стойкими к продольному распространению воды, к воздействию соляного тумана и плесневых грибов (степень биологического обрастания грибами не должна быть более 2-х баллов)
Прокладка кабелей без предварительного подогрева может производиться при температуре не ниже минус 15 °С
Длительно допустимая температура нагрева жил кабелей – 90 °С. Предельно допустимая температура нагрева жил кабелей при коротком замыкании - 250 °С, предельно допустимая температура нагрева медного экрана кабеля при коротком замыкании - 350 °С, предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля - 470 °С при протекании тока короткого замыкания в течение до 4 с
Допустимый нагрев жил кабеля в режиме перегрузки - не более 130 °С
Срок службы кабелей - не менее 40 лет
Гарантийный срок эксплуатации кабелей - 3 года

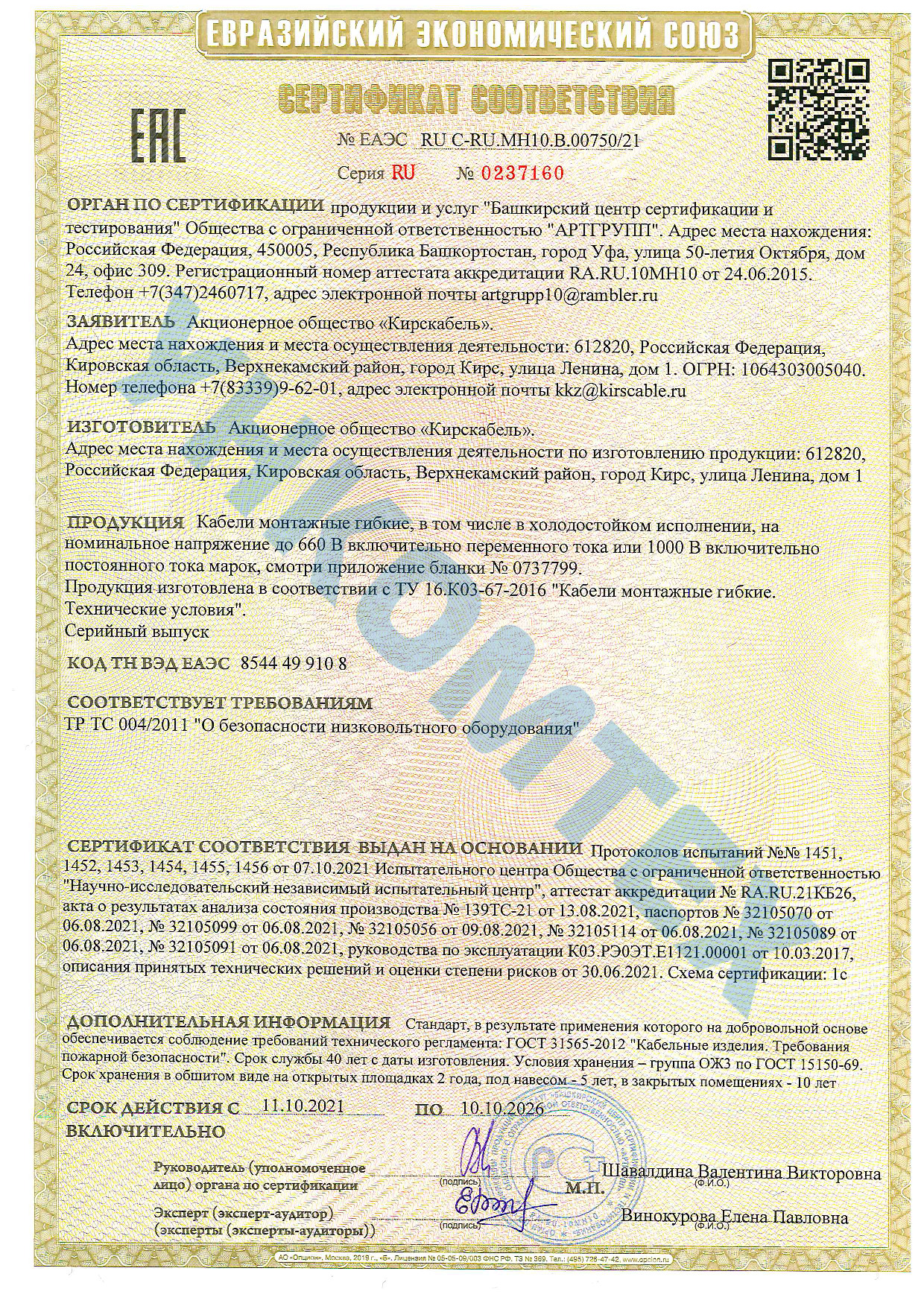

Кирскабель_ЕАЭС RU C-RU.МН10.В.00750-21
