КГВЭВнг(А)-LS

Гибкий (с многопроволочной жилой)

Огнестойкий, не распространяющий горение

С низким дымо - и газовыделением

Экранированный

Кабель гибкий, силовой, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение, с низким дымо- и газовыделением, в общем экране в виде оплетки из медных проволок

Применение: Для групповой прокладки кабельных линий, с учетом объема горючей нагрузки кабелей, в кабельных сооружениях, во внутренних (закрытых) электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и общественных зданиях, при необходимости защиты электрических цепей от влияния внешних электрических полей

Произведено по тех.условиям:

ТУ 16.К03-82-2020

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

Токопроводящая жила – многопроволочная, не уплотненная гибкая жила: медная луженая (после номинального сечения жилы ставится индекс «л») или медная (после номинального сечения жилы индекс не ставится) 4 класса гибкости по ГОСТ 22483

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления);
Изоляция – поливинилхлоридный пластикат пониженной пожарной опасности (PVC)
Кордель – жгут из поливинилхлоридного пластиката пониженной пожарной опасности (PVC) или из негигроскопичного волокнистого или полимерного материала (допускается отсутствие корделя)
Сердечник – общая правосторонняя скрутка изолированных жил с корделем в центре (при его наличии) (цифровая или цветовая маркировка жил)
Заполнение наружных промежутков (в кабелях с круглыми жилами) - жгуты из негигроскопичных волокнистых или полимерных материалов с наложением скрепляющей ленты (допускается отсутствие заполнения)
Внутренняя оболочка - поливинилхлоридный пластикат пониженной пожарной опасности (PVC)

При отсутствии заполнения, внутренняя оболочка накладывается с заполнением (допускается наложение внутренней оболочки без заполнения);
Разделительный слой поверх изоляции (для одножильных кабелей) – обмотка из лент, совместимых с материалом изоляции (допускается отсутствие разделительного слоя поверх изоляции)
Общий экран - оплетка из медных проволок. Поверхностная плотность оплетки – не менее 80 %
Обмотка поверх общего экрана – из полиэтилентерефталатной ленты (допускается обмотку поверх общего экрана не производить)
Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности (PVC).

Основные характеристики:

Номинальное напряжение: AC: 0,66 и 1 кВ номинальной частотой 50 Гц
Класс пожарной опасности по ГОСТ 31565: П1б.8.2.2.2
Вид климатического исполнения УХЛ, категория размещения 1 – 5 по ГОСТ 15150
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, должно соответствовать ГОСТ 22483
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и 1 км длины кабеля, должно соответствовать указанному в таблице:

Номинальное сечение жилы, мм2	Электрическое сопротивление изоляции, МОм, не менее
1,5	12,3
2,5	12
4	10,1
6	8,7
10	7,1
16	5,8
25	5,6
35	4,9
50	4,8
70, 95	4,1
120, 150, 185	3,7
240	3,6
300	3,5

Кабели должны выдерживать
- воздействие в течение 10 мин переменного напряжения частотой 50 Гц (3 кВ для кабелей на номинальное напряжение 0,66 кВ или 3,5 кВ для кабелей на номинальное напряжение 1 кВ)
- или воздействие постоянного напряжения, значение которого должно быть в 2,4 раза больше значения переменного.
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил должно быть не менее 1 · 1010 Ом·см.
Постоянная электрического сопротивления изоляции Ki при длительно допустимой температуре нагрева токопроводящих жил должна быть не менее 0,037 МОм·км
Кабели на номинальное напряжение 1 кВ должны выдерживать воздействие переменного напряжения 4U0 частотой 50 Гц в течение 4 ч
Допустимый радиус изгиба кабелей при прокладке должен быть не менее 5 Dн, где Dн - наружный диаметр кабеля, мм.

Температурные режимы:

Температура эксплуатации кабелей: от минус 50 °С до 50 °С
Прокладка кабелей без предварительного подогрева должна проводиться при температуре не ниже минус 15 °С
Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации не должны превышать указанных в таблице:

Допустимая температура нагрева жилы	Значение, °С
Длительно допустимая	70
В режиме перегрузки	90
Предельная при коротком замыкании	160
По условию невозгорания при коротком замыкании	350

Допустимые токовые нагрузки кабелей не должны превышать значений, указанных в ГОСТ 31996
Допустимые токи односекундного короткого замыкания кабелей не должны превышать значений, указанных в ГОСТ 31996
Срок службы кабелей - не менее 30 лет
Гарантийный срок эксплуатации кабелей - 5 лет.

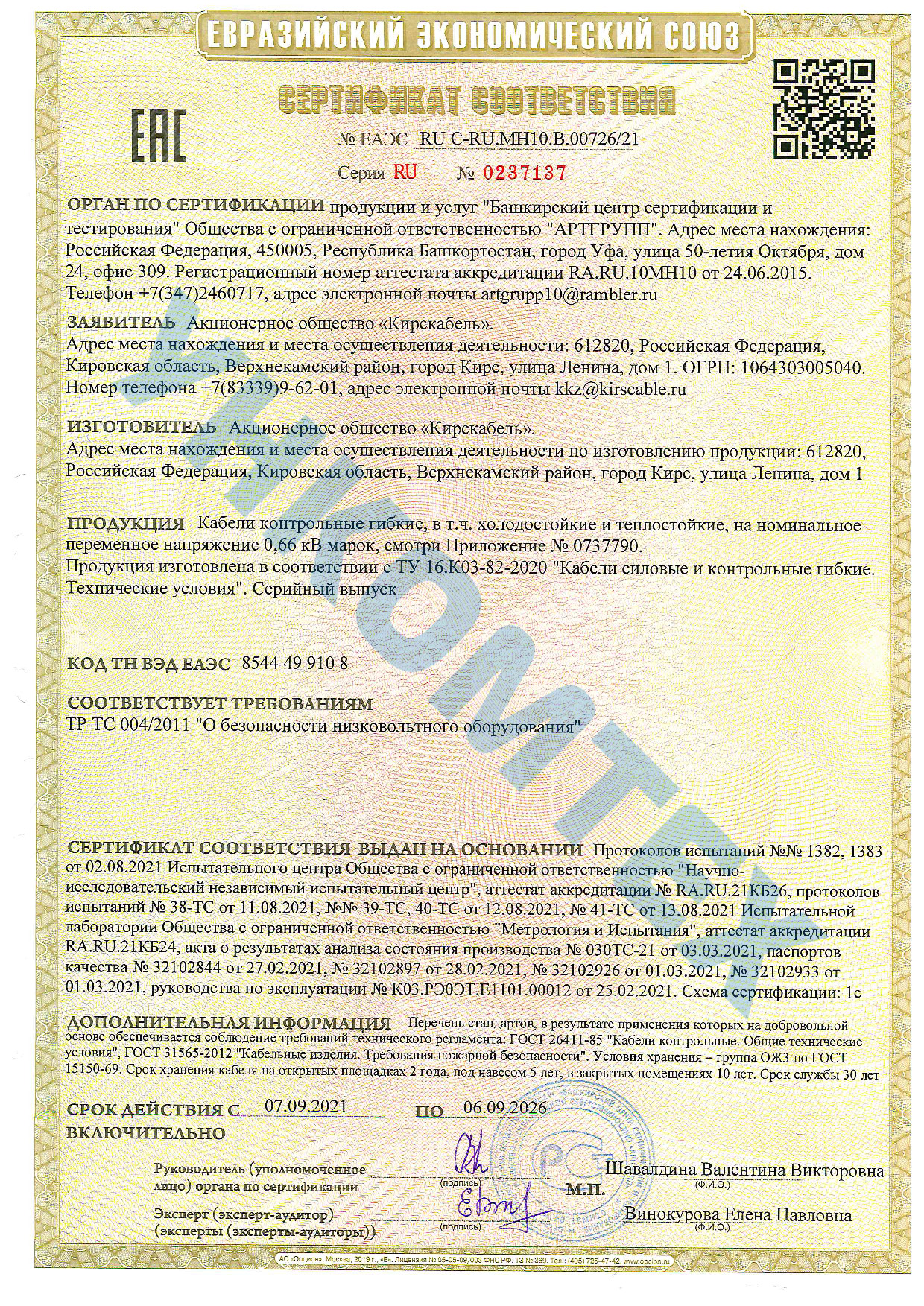

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21

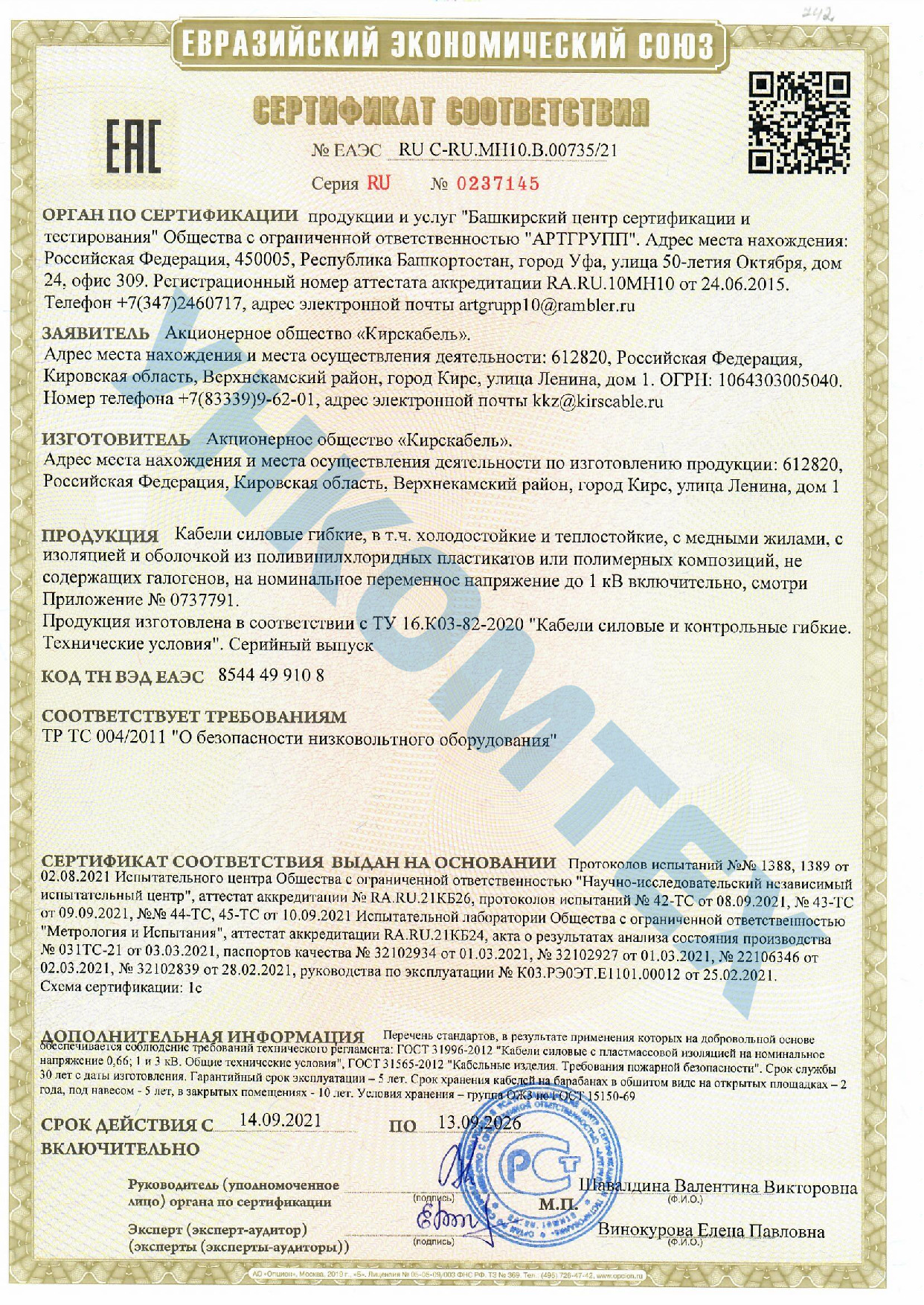

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21(2)

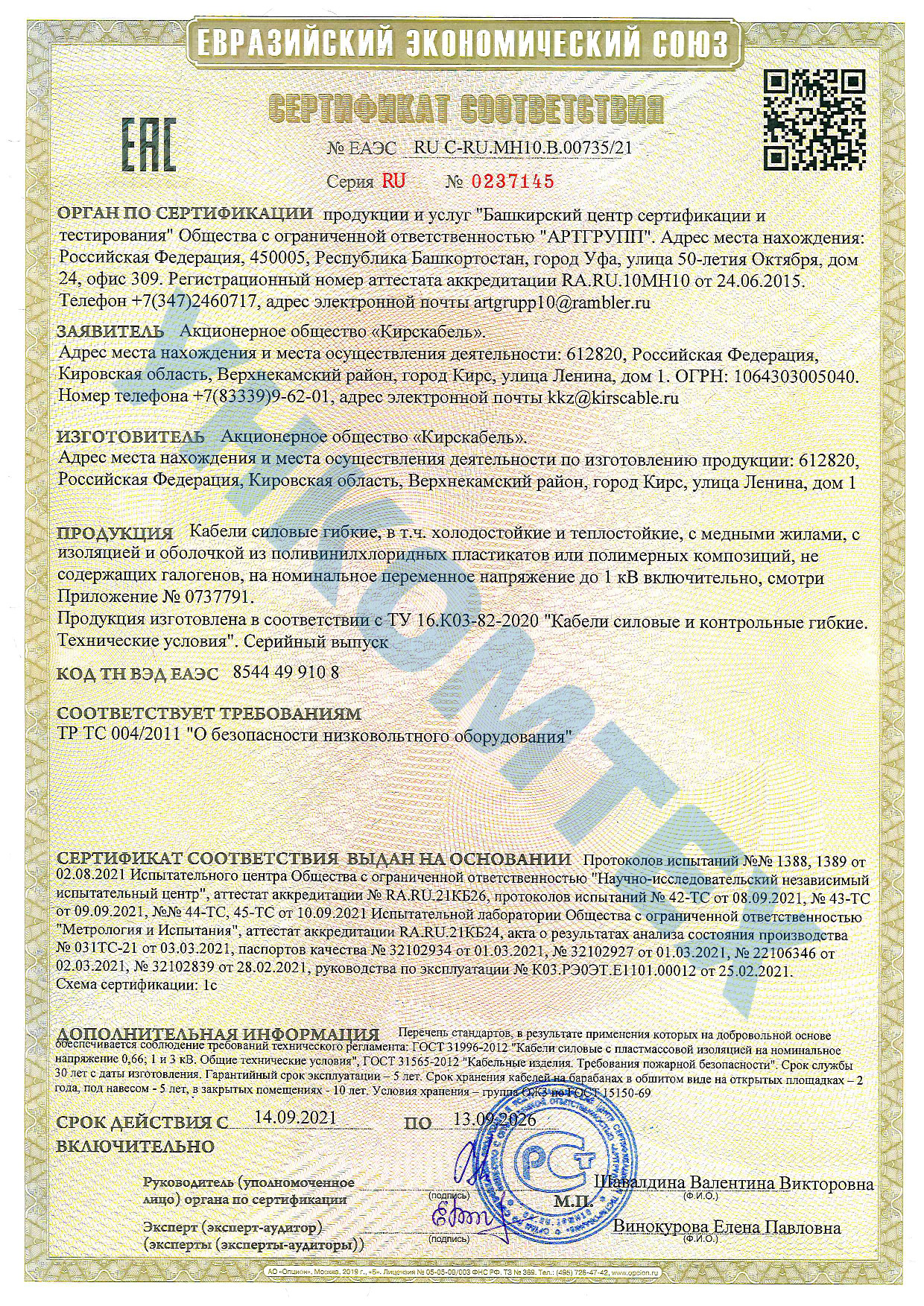

Кирскабель_ЕАЭС RU C-RU.МН10.В.00735-21
