Кабель управления малогабаритный с гибкими жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката

Применение: Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Импортозамещение: Belden 1.Nх2хS (жилы - медные луженые): Nх2х0,35: 2х2х0,35: Belden 9744; 3х2х0,35: Belden 9745; 4х2х0,35: Belden 9746; 6х2х0,35: Belden 8747; 9х2х0,35: Belden 8748; 12х2х0,35: Belden 9747; 15х2х0,35: Belden 8749; 27х2х0,35: Belden 8750; Nх2х0,5: 3х2х0,5: Belden 9750; 6х2х0,5: Belden 9751; 9х2х0,5: Belden 9752; 15х2х0,5: Belden 9755; Nх2х1,0: 2х2х1,0: Belden 9156; 3х2х1,0: Belden 8690; 4х2х1,0: Belden 9157; 5х2х1,0: Belden 9159; 6х2х1,0: Belden 8691; 8х2х1,0: Belden 9161; 9х2х1,0: Belden 8692; 12х2х1,0: Belden 9741; 15х2х1,0: Belden 9742; 19х2х1,0: Belden 9743; Nх2хS (жилы - медные): Nх2х0,35: 9х2х0,35: Belden 5547UE

LAPP Group UNITRONIC LiYY (TP) Nх2хS (жилы - медные): (Nх2х0,14: 0035101-0035105; 0035108; 0035110; 0035113; Nх2х0,25: 0035160-0035165; Nх2х0,5: 0035170-0035172; 0035174; 0035175)

TKD TKD PAARTRONIC LIYY (TP) Nх2хS (жилы - медные)

Helukabel Helukabel PAAR-TRONIC Nх2хS: (Nх2х0,14: 19002-19019; Nх2х0,25: 19035-19052)

Произведено по тех.условиям:

ТУ 16.К03-85-2020

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

Токопроводящая жила – многопроволочная, не уплотненная медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы индекс не ставится):
- 4 класса гибкости по ГОСТ 22483 – для сечения 0,12 мм
- 5 класса гибкости по ГОСТ 22483 – для сечений 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5 мм2;
Изоляция - поливинилхлоридный пластикат (PVC)
Сердечник – общая или парная скрутка (цифровая или цветовая маркировка жил (пар))
Обмотка сердечника – из полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
Наружная оболочка - поливинилхлоридный пластикат (PVC). Цвет оболочки должен быть серый. По согласованию с заказчиком допускается изготавливать оболочку другого цвета.

Основные характеристики:

Номинальное напряжение: AC: 350 и 500 В частотой до 3 МГц, DC: 500 и 700 В соответственно
Класс пожарной опасности по ГОСТ 31565: О1.8.2.5.4
Вид климатического исполнения В, категория размещения 1 – 5 по ГОСТ 15150
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и длину l км, должно быть не менее 10 МОм
Условия эксплуатации кабелей должны соответствовать значениям, приведенным в таблице:

Условия эксплуатации	Минимальный радиус изгиба, мм	Диапазон температур
Стационарное применение	3Dh	от минус 50 °С до 70 °С
Ограниченная подвижность	10Dh	от минус 5 °С до 70 °С

*Примечание – Dн - расчетный наружный диаметр кабеля, мм

Температурные режимы:

Температура эксплуатации кабелей: от минус 50 °С до 70 °С
Кабели должны быть стойкими к комплексному воздействию горюче-смазочных материалов (дизельного топлива и индустриального масла)
Монтаж кабелей для стационарного применения без предварительного подогрева может производиться при условиях, указанных в таблице:

Минимальный радиус изгиба, мм	Минимально допустимая температура окружающей среды при монтаже, °С
3Dн	0
5Dн	-15
16Dн	-20

*Примечание – Dн - расчетный наружный диаметр кабеля, мм

Монтаж кабелей для применения с ограниченной подвижностью может производиться при тех же условиях, которые допускаются при эксплуатации
Срок службы кабелей - не менее 30 лет
Гарантийный срок эксплуатации кабелей - 7 лет.

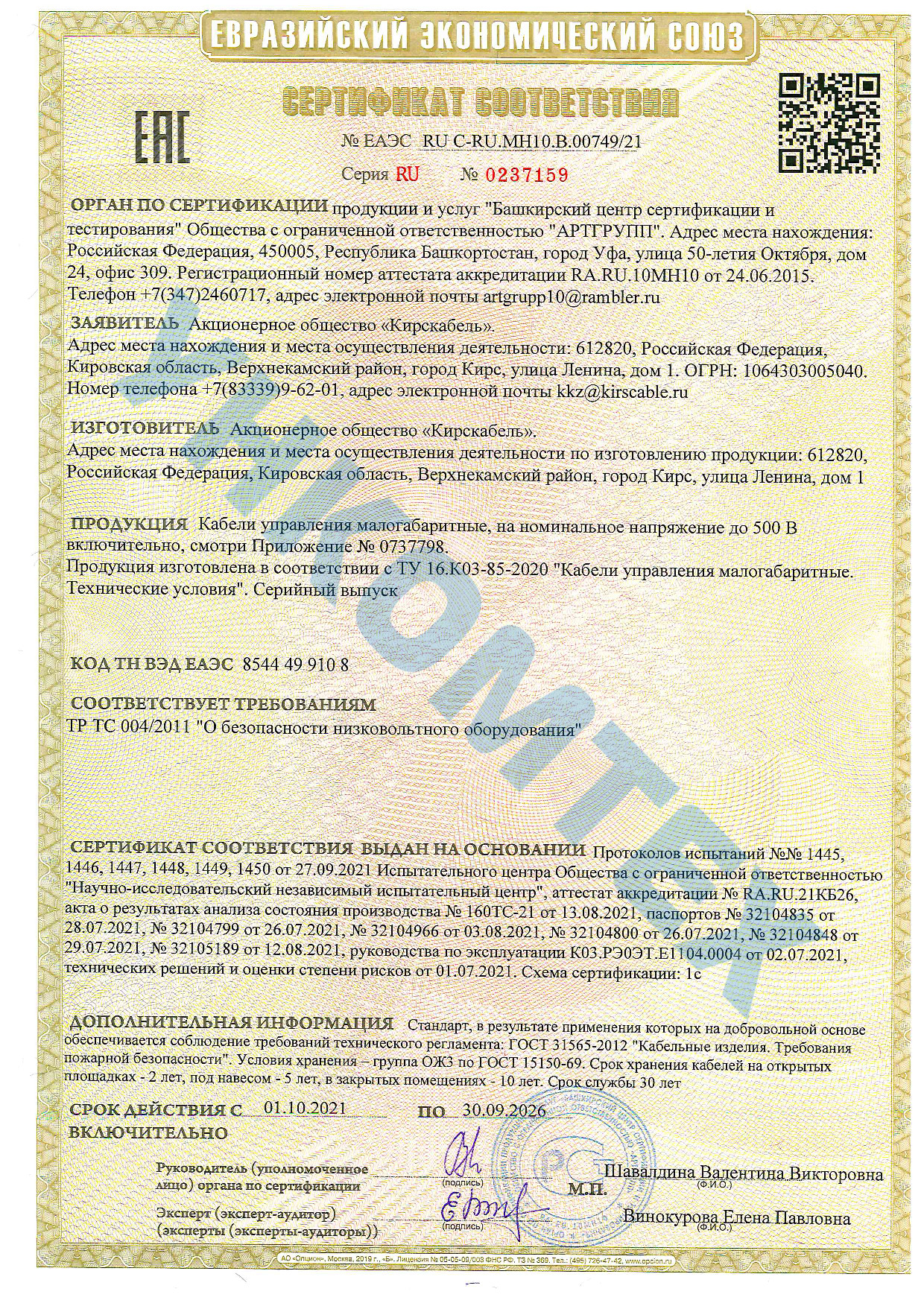

Кирскабель_ЕАЭС RU C-RU.МН10.В.00749-21

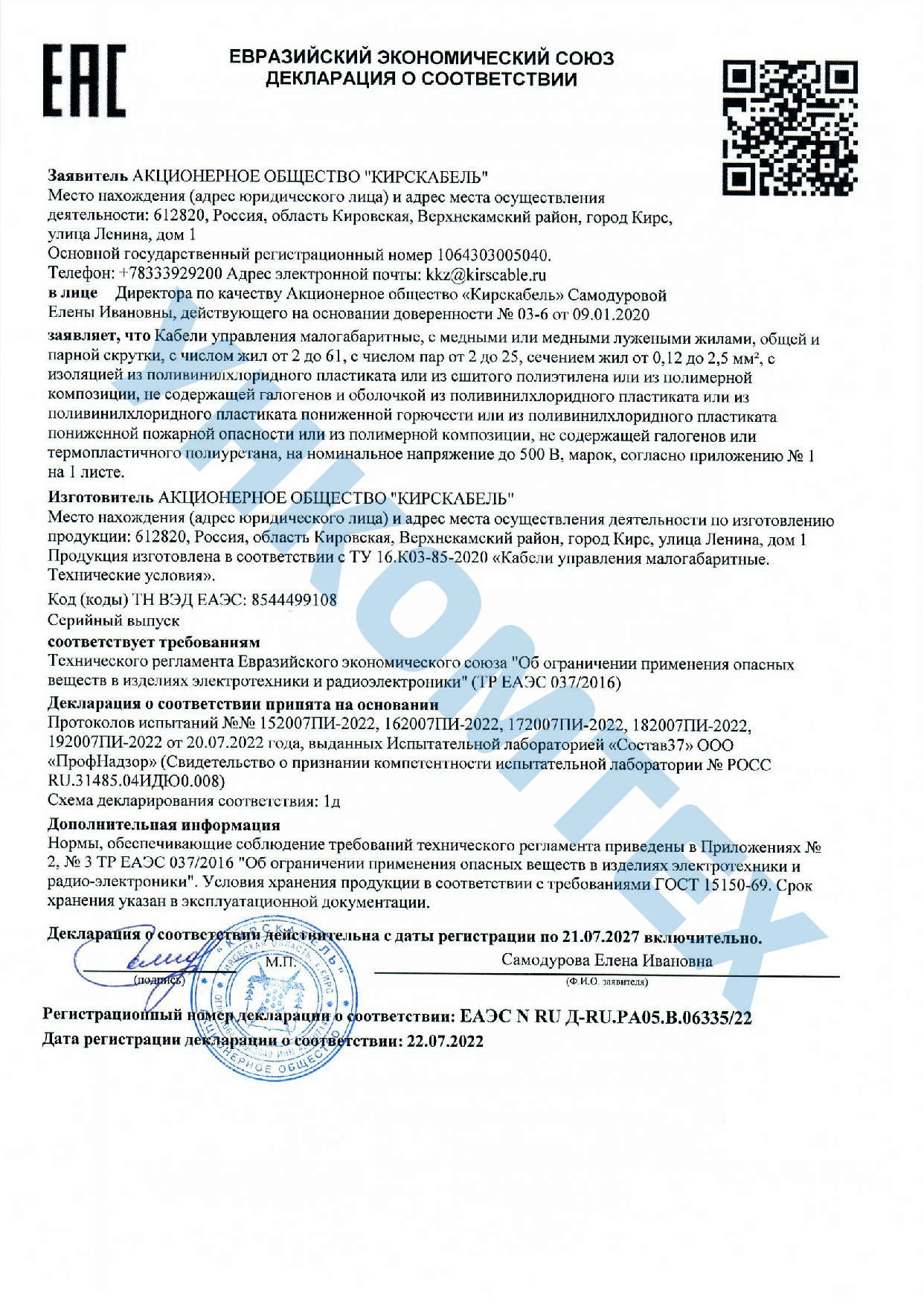

Кирскабель_ЕАЭС N RU Д-RU.РА05.В.06335-22
