ККЗ F/UTP Cat 5e PVC

ККЗ F/UTP Cat 5e PVC

Экранированный

Кабели симметричные парной скрутки категории 5Е, токопроводящая жила – медная однопроволочная. Изоляция из сплошного полиолефина. Общий экран - Обмотка из алюмополимерной ленты. Наружняя оболочка - ПВХ пластикат (PVC).

Применение: предназначенные для стационарной прокладки с параметрами передачи до 600 МГц (категории 5е,6,6а и7) при рабочем напряжении не более 145 В переменного тока частотой 50 Гц.

Произведено по тех.условиям:
ТУ 16.К03-88-2021
Конструкция и описание
Сертификаты
Конструкция:

  • Токопроводящая жила – медная однопроволочная;
  • Изоляция – cплошной полиолефин(PO)
  • Элемент  – изолированные жилы скручены в пару
  • Сердечник – скручен из 2-х или 4-х пар
  • Общий экран – обмотка из фольгированного композиционного гибкого материала
  • Наружная оболочка – из поливинилхлоридного пластиката (PVC).
Электрические характеристики:

  • Стандарт: ГОСТ Р 54429, IEC 11801
  • Диапазон частот: до 100 МГц (Cat 5e)
  • Рабочее пиковое напряжение: 145 В (не для силовых цепей)
  • Электрическое сопротивление жилы постоянному току при t= 20°С: не более 9,0 Ом/100 м
  • Электрическое сопротивление изоляции жил постоянному току при t= 20°С: не менее 5000 МОм ·км
  • Волновое сопротивление: ном. 100 Ом
  • Омическая асимметрия жил в рабочей паре кабеле на длине 100 м:  не более 2 %
  • Емкостная асимметрия пары относительно земли при частоте 0,8 или 1 кГц: не более 160 пФ/100 м;
Типовые значения:

Частота, МГц 1 4 10 16 20 31,25 62,5 100
Коэффициент затухания, дБ/100 м, не более 3 5 7 8,6 9,5 11,7 17 22
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее 65,3 56,3 50,3 47,3 45,8 42,9 38,4 35,3
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100
м, не менее
62,3 53,3 47,3 44,3 42,9 39,9 35,4 32,3
Защищенность на дальнем конце (EL FEXT), дБ/100 м, не менее 64 52 44 39,9 38 34,1 28 24
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100 м,
не менее
61 49 41 36,9 35 31,1 25 21
Затухание отражения (RL), дБ, не менее 20 23 25 25 25 23,6 21,6 20,1

Требования пожарной безопасности

  • Класс пожарной опасности по ГОСТ 31565:  О1.8.2.5.4
  • Не распространяет горение при одиночной прокладке по ГОСТ IEC 60332-1-2
Монтаж и эксплуатация

  • Климатическое исполнение: У, категории размещения 3 и 4 по ГОСТ 15150
  • Минимальный радиус изгиба при монтаже:  10 Ø кабеля
  • Минимальный радиус изгиба в неподвижном состоянии: 5 Ø кабеля
  • Минимальная температура при монтаже: минус  10 °С
  • Температура при эксплуатации: от минус 40 °С до 50 °С
  • Допустимое усилие натяжения:
    1-но парного кабеля:  ≤ 20 Н
    2-х парного кабеля: ≤ 40 Н
    4-х парного кабеля:  ≤ 80 Н.
Срок службы кабелей:  ≥ 15 лет
Гарантийный срок эксплуатации: 3 года

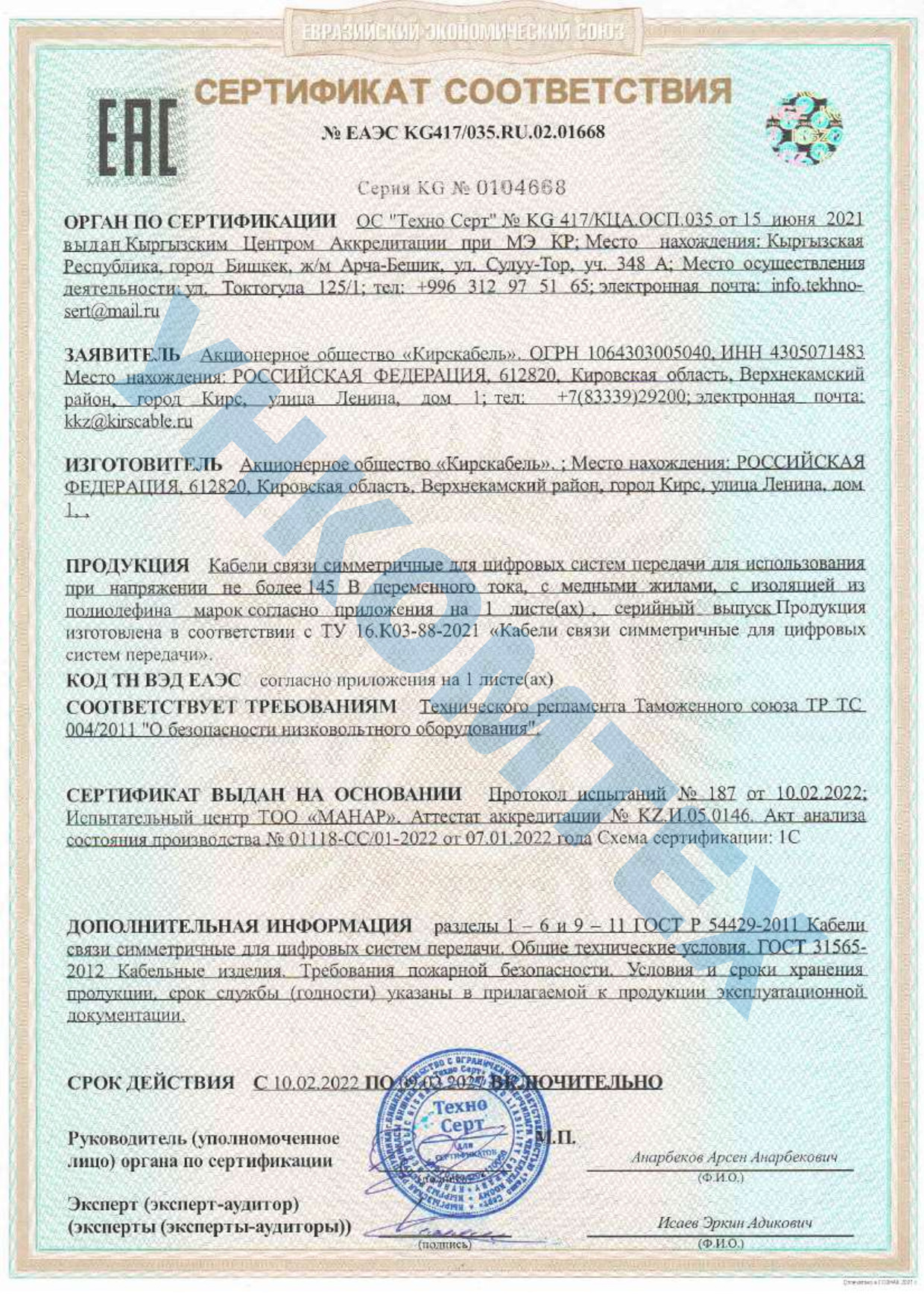

Кирскабель_ЕАЭС KG417-035.RU.02.01668

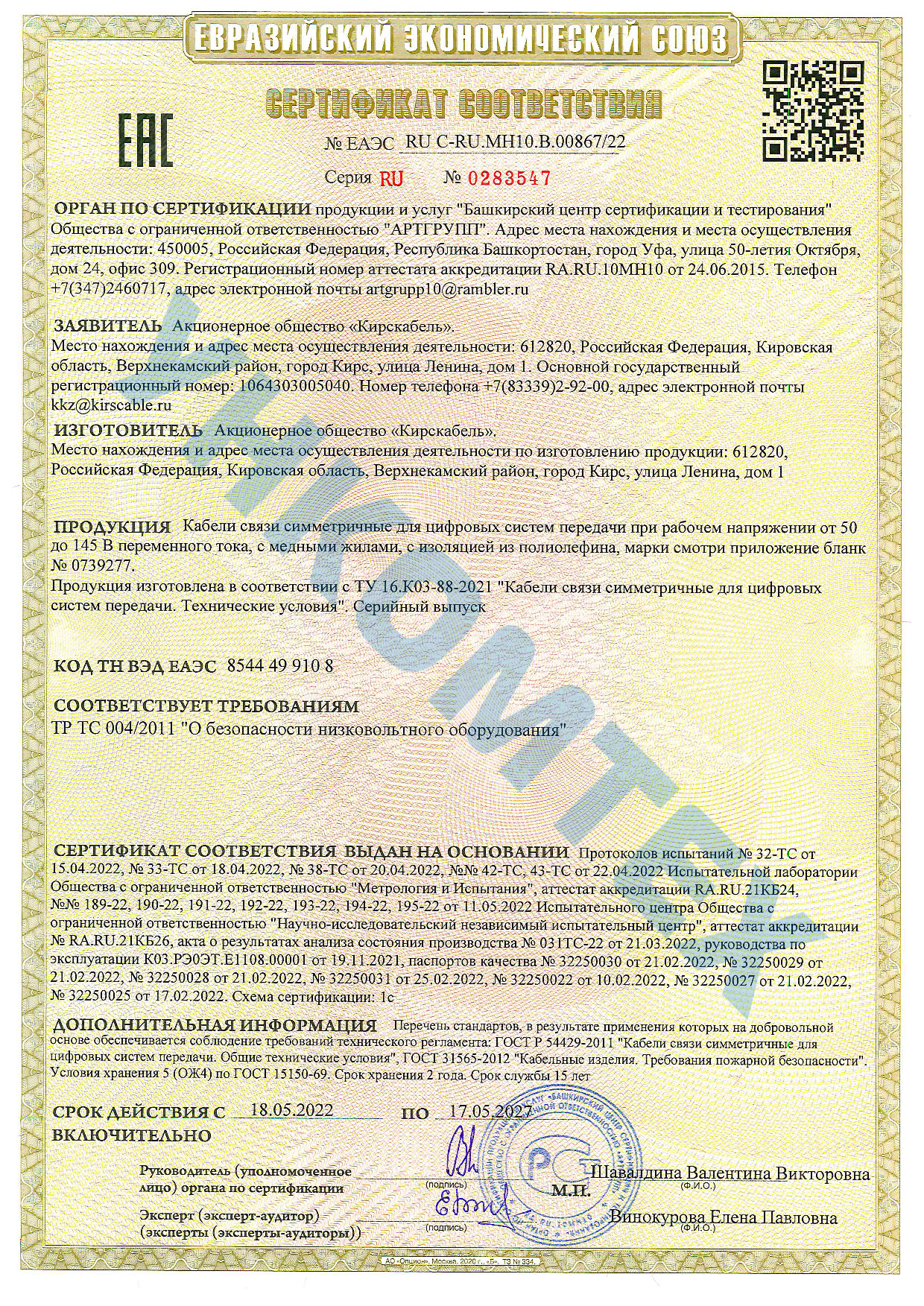

Кирскабель_ЕАЭС RU C-RU.МН10.В.00867-22

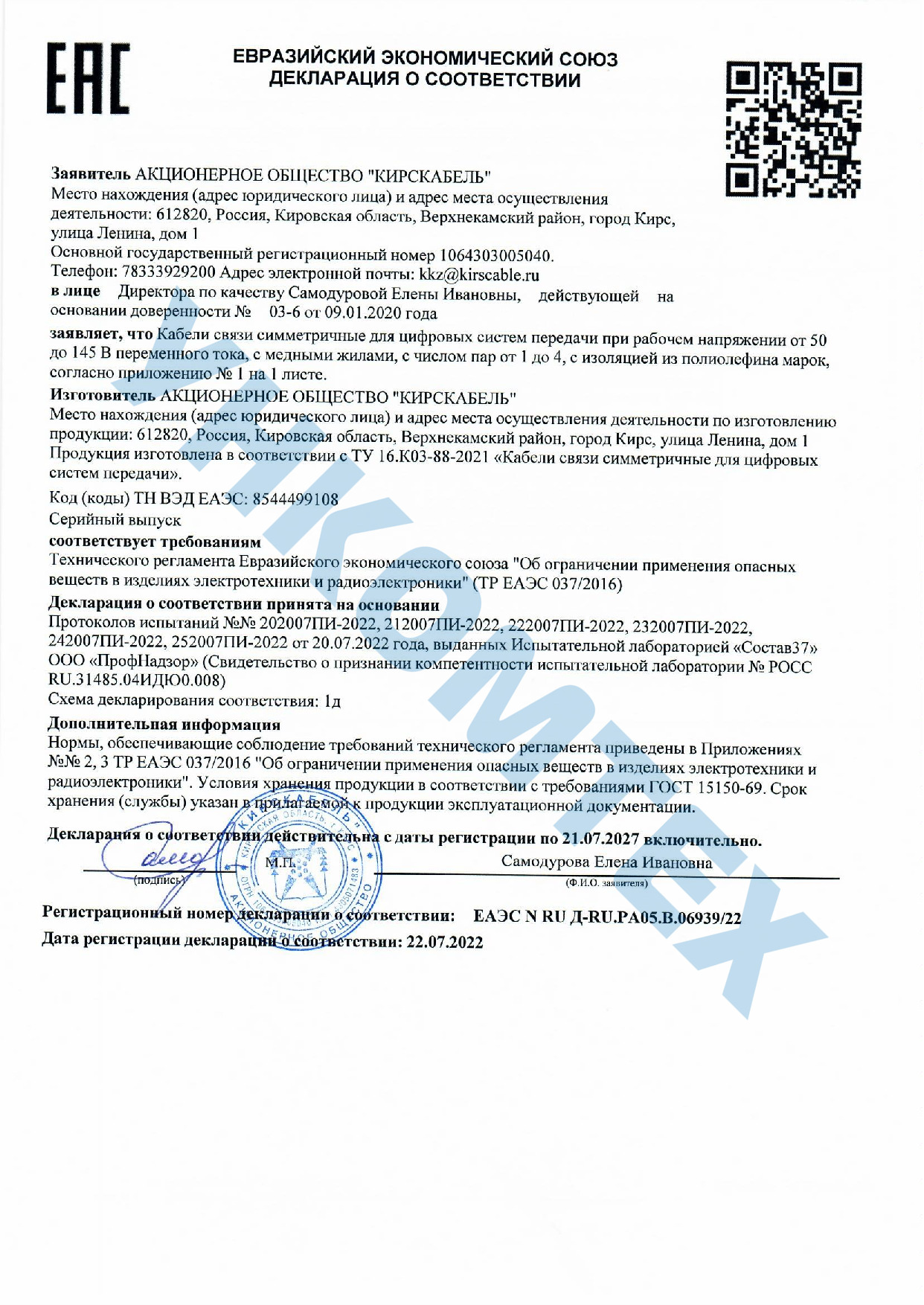

Кирскабель_ЕАЭС N RU Д-RU.РА05.В.06939-22
